维盟万兆环网大型网吧网络解决方案

来源:http://www.yifeicn.com/news412483.html发布时间:2018-06-27 00:00:00

目前网吧所用的万兆环网方案实际为管理型三层(或称为强二层交换机)通过软堆叠技术实现的一个环状网络结构,该网络通过生成树协议进行工作,由于以太网不允许存在环路,环网网络在实际的运行中由生成树协议判断在环网中自动形成断点,网络实际处于链路运行状态。

       因此环网的优势主要在线路冗余,而并非速度优势,一方面是因为软堆叠本身会消耗交换机的大量的性能,造成交换机性能下降,另一方面环网实际的工作状态是类似的传统星形网络结构的多次级连,尤其是在环网较大时,网络传输的信号经过多次的光电转换和多个交换机的级连产生的传输延迟将会较大;

     一般三台环网设备时是最佳状态,随着环网设备的增多,链路会越来越长,理论上速度会越来越慢,同时兼顾速度和线路冗余,所以建议在小型网络时(一般3-4台环网设备)可以考虑选择环网方案,大型网络时(5台或以上)需慎重选择!

     提示:星网和环网的比较

    1、传统的网吧以太网方案一般为星形网络结构,网络内的交换机级连次数一般在2次以内,所以可以保证服务器到每台客户机之间一般只通地一个中心交换机和一台接入层交换机可以达到最短的链路距离,以达到最佳的传输速度和效果。优点是传输效率高,网络结名简单,速度快,且造价低,缺点:中心交换机负荷很大,并且一旦出现问题将影响整个网络。

    2、环网的优点:线路自带冗余功能,其中一条线路因故断开时会自动切换到另一个线路通过,不影响网络运行,一般环网的恢复时间在100ms以内,影响非常小; 缺点:造价很高,在大型网络时速度会严重下降。

    3、交换机和PC电脑一样,开启的功能越多,对硬件本身的资源消耗越大,造成的性能下降越多,目前个别品牌的交换机在宣传中过分强调自己的三层交换机概念,这其实是宣传上的噱头,并无实际意义,客观来讲三层交换机和二层交换机最大的区别应该是三层中由功能,此功能在网吧环境中是没有任何使用价值,并且在同等价位中的三层功能都是通过软件方式模拟实现,一旦开启后会造成生能严重下降,能否保证正常的网络讯可能都会成为一个问题,所以在选择设备的时候一定要自己的主见,不可盲目听信夸大宣传。

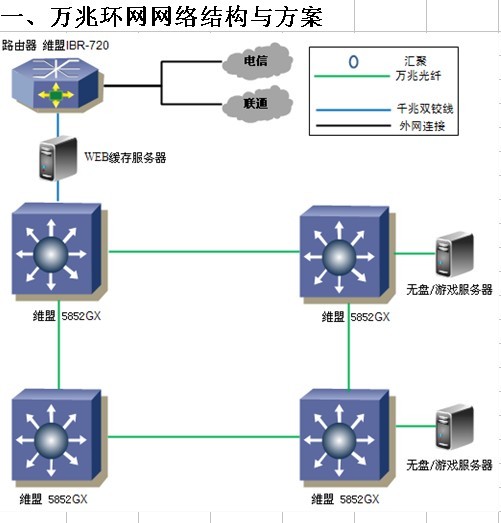

     环网的网络拓朴结构如下:

相关来源:维盟万兆环网,
