酒店DTMB数字电视系统


一、 概述

随着经济的发展,科技的进步,大屏幕电视已经得到普及。在大屏幕电视上欣赏高清晰的电视图像,已成为客户理所当然需要的服务。

为什么选择DTMB高清数字电视国家标准设计?DTMBDVB-C 的区别是什么?

我国有线数字电视广播,当初选用欧洲DVB-C标准,是各地电视网络公司自下而上的企业行为,后来慢慢成为既成事实,被当作为国家标准。但这个方案,今天看来已经是落后的了。我国地面数字电视广播采用DTMB方案,并且规定了2015年后新面市的大屏幕电视必须自带DTMB(地面数字电视广播)接收功能。未来的电视机(现在已经有相当一部分电视机拥有DTMB功能了),是不能直接接收DVB-C信号的。

故此,本方案将舍弃传统DVB-C方案而采用更先进的DTMB方案,作为有线数字电视方案。

由于越来越多的电视机已经内置DTMB接收机,可以直接接收DTMB调制的节目(免费的清流节目)。这对多电视的家庭及单位是比较合理的,直接使用电视机收看,不必再添置机顶盒,降低用户费用,容易被用户接受。

DTMB产业化已经非常成熟,价格很有竞争力(甚至优于DVB-C)。

如选用DVB-CDVB-S系统方案,仅需将下面的方案中的调制器改为DVB-C专用QAM调制器或DVB-SQPSK调制器即可,机顶盒改用DVB-CDVB-S机顶盒。但这样将毫无技术优势,成本也差不多,尤其是不能适应未来发展(2015年以后出产的电视机,必须带有DTMB接收功能),得不偿失。

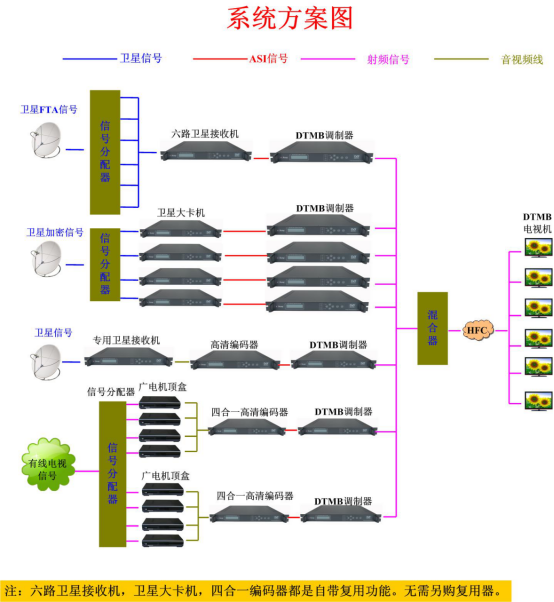

二、 方案图

酒店电视系统设计方案

以上方案图采用DTMB组建的数字电视广播前端系统图(与DVB-C的区别仅仅是调制器不同)

本着方便简便实用原则,本系统暂不采用EPG电子节目指南,仅使用复用器对节目进行排序、节目号编排、节目号显示。可由电视前端任意指定节目序号,随时可调整。用户端收到的节目将自动按前端安排得节目号进行排序,方便收看(如安排为CCTV-12345……的顺序)。

DTMB电视系统设计

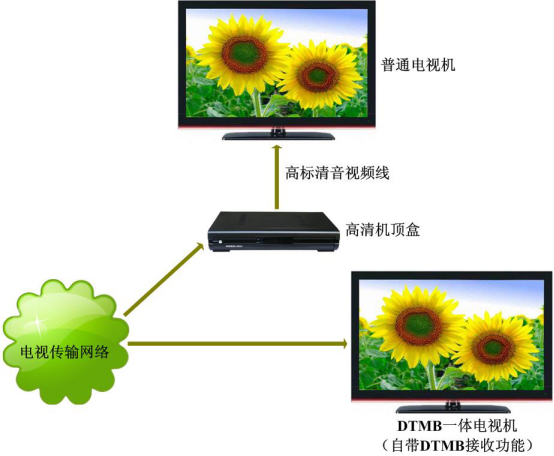

接收端示意图:可有多种接入方式,接收电平要求远低于有线电视,覆盖成功率高,维护量小。

三、 设备介绍

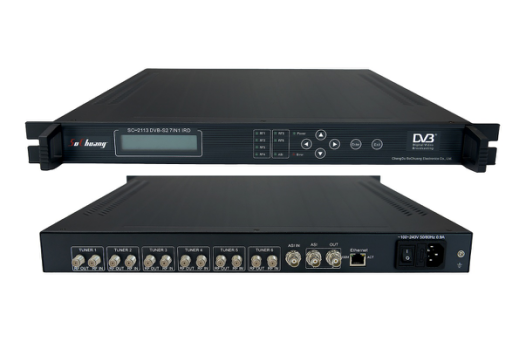

1. 六路卫星接收机

酒店电视前端设计

概述

SC-2113 七合一卫星码流接收机支持6DVB-S/DVB-S2卫星射频信号和1ASI输入,并将7TS输入流复用成1TS流,然后通过ASI接口输出。它是有线数字电视前端中接收和处理卫星节目的主要设备之一。

特点

 符合DVB标准的信道编码

 支持6路卫星节目流和1ASI流信号输入,并复用成1TS流输出

 PCR抖动<=37ns

 支持输入、输出信号的实时监测

 支持中英文液晶显示,前面板按键操作和远程网管控制

 高可靠性设计,运行稳定

技术指标

输入

RF F

同时支持6路独立DVB-S/S2输入

频率范围

950-2150Mhz

解调模式

DVB-S/S2

符号率

1-45Mbaud/s

纠错编码

RS编码188/204

ASI

1,BNC接口

输出

ASI

2,BNC接口

阻抗

75Ω

常规特性

尺寸

482mm×410mm×44mm

环境

045℃(工作);-2080℃(储存)

电源

100VAC-240VAC50Hz25W

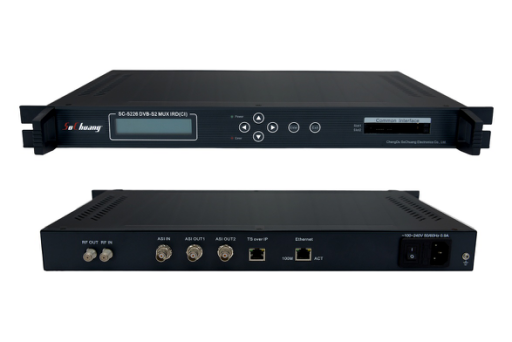

2. 卫星大卡机

酒店电视前端设计

概述

SC-5226卫星复用大卡码流接收机支持1DVB-S/S2卫星射频信号或1ASI输入, 输入信号DVB-S/S2被解调成TS流,并通过ASI1×MPTS,)流输出。它有2CI接口,同时支持2CAM卡套解密,是数字电视前端系统中接收和处理加密卫星节目的主要设备之一。

特点

 支持DVB-SDVB-S2ASI(复用)接口输入

 支持2CI接口的多节目解扰处理

 支持ASI输出

 支持输入、输出信号的实时监测

 支持中英文液晶显示,前面板按键操作和远程网管控制

 高可靠性设计,运行稳定

技术指标

输入接口

射频信号

DVB-S/S2950-2150MHz),F

ASI(复用)

DVB标准,BNC接口

输出接口

ASI

DVB标准,BNC接口

常规特性

尺寸

482mm×240mm×44mm

环境

045℃(工作);-2080℃(储存)

电源

100VAC-240VAC50Hz25W

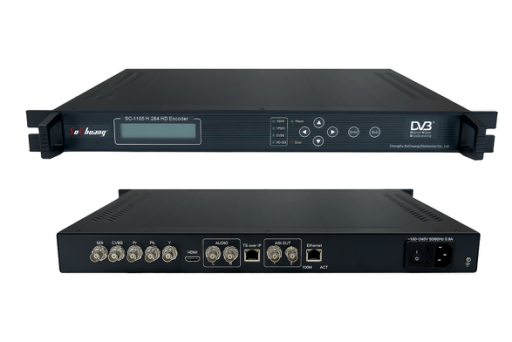

3. 高清编码器

酒店电视前端设计

概述

    SC-1105 MPEG-4 AVC/H.264单路高清编码器支持SDI/YPbPr/CVBS/HDMI信号接口输入,通过H.264视频和MPEG-1音频编码形成1路复用码流(MPTS),输出接口为ASIIPTS over UDP)。主要应用于数字电视和IPTV直播系统的高清信号转播。

特点

 可支持HD/SD-SDI输入

 采用全硬件压缩,实时性强,性能稳定

 支持1080P/I720P等多种格式

 音频重采样技术,支持所有采样率的音频信号

 SDT插入,节目名和提供商编辑

 支持中英文液晶显示,前面板按键操作和远程网管控制

 高可靠性设计,运行稳定

技术指标

输入接口

HDMI

HDMI 1.3, 最高支持1080p

YPbPr

最高支持1080iBNC接口

SDI

最高支持1080iBNC接口

复合视频

CVBS,电平1.0Vp-pBNC接口

模拟音频

电平2.0Vp-pBNC接口

输出接口

ASI

2ASI输出(1ASI映射),BNC接口,DVB标准

IP

100mbps RJ45 TS over IP/UDP

音频编码

采样频率

32KHz44.1KHz48KHz

码率

64128192256384Kbps

特性

MPEG-1 2层,CD质量,支持一路立体声或双声道

分辨率

模式

1080×50/60p/i720pPAL/NTSC等多种格式

常规特性

尺寸

482mm×280mm×44mm

环境

045℃(工作);-2080℃(储存)

电源

100VAC-240VAC50Hz25W

4. 四路高清编码器

酒店电视前端设计

概述

SC-1115 MPEG-4 AVC/H.264 四路HDMI高清编码器支持4HDMI高清信号输入,通过H.264视频和MPEG-1音频编码形成TS复用流,输出接口为ASIIPTS over UDP)。主要应用于数字电视前端直播系统的高清信号转播。

特点

 采用全硬件压缩,实时性强,性能稳定

 支持1080P/I720P等多种格式

 音频重采样技术,支持所有采样率(32KHz44.1KHz48KHz)的音频信号输入

 支持1ASI输入复用

 SDT插入,节目名和提供商编辑

 支持中英文液晶显示,前面板按键操作和远程网管控制

 高可靠性设计,运行稳定

技术指标

输入接口

HDMI

4HDMI 1.3

ASI

BNC接口,DVB标准

输出接口

ASI

2ASI输出(1ASI映射),BNC接口,DVB标准

IP

100mbps RJ45TS over IP/UDP

音频编码

采样频率

32KHz44.1KHz48KHz

码率

64128192256384Kbps

特性

MPEG-12层,CD质量,支持一路立体声或双声道

分辨率

模式

1080×50/60p/i720pPAL/NTSC等多种格式

常规特性

尺寸

482mm×410mm×44mm

环境

045℃(工作);-2080℃(储存)

电源

100VAC-240VAC50Hz25W

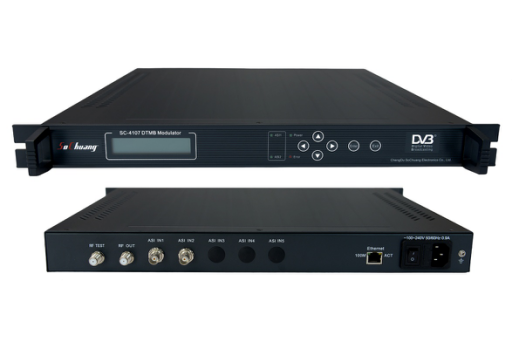

5. DTMB调制器(单频点/四频点可选)

酒店电视前端设计

概述

SC-4107 DTMB调制器支持1-4ASI输入流,然后通过调制模块调制成DTMB射频信号输出。支持BCH/LDPC编码,交织和基带成型等处理。该调制器符合国标地面调制标准,是无线数字电视前端的主要设备之一。

特点

 8M 超大缓存,抗突发码流,PCR校正

 自动识别输入TS流的包格式(188包和204包)

 支持输入、输出信号的实时监测

 支持中英文液晶显示,前面板按键操作和远程网管控制

 高可靠性设计,运行稳定

技术指标

输入

ASI

DVB标准,BNC接口

输出

接口

F头,阻抗75Ω

频率范围

36-900MHz

调制方式

DTMB(载波数1/3780

星座模式

4QAM-NRLDPC0.84QAMLDPC0.40.60.8

16QAMLDPC0.40.60.8)、32QAMLDPC0.8

64QAMLDPC0.40.60.8

载波模式

单载波、多载波

交织方式

240720

纠错编码

BCH/LDPC

数据速率

1.532Mbps

帧模式

420固定、595固定、945固定、420可变、945可变

单频网

MFN

MER

42dB

BER

0

输出电平

80-110dB

衰减范围

0-30dB0.5dB步进)

网络管理

以太网接口

10/100M RJ45

常规特性

尺寸

482mm×280mm×44mm

环境

045℃(工作);-2080℃(储存)

电源

100VAC-240VAC50Hz25W
