医院呼叫系统方案汇总

      跟着社会经济的发展和医疗水平的发展,全球老龄化时代来临,病院面对进步治理服务质量和医疗水平的巨大挑战。特别是对于突发性的疾病或者需要多多关注的病人,就需要提供更好的服务,同时也需要有一种设备可以更好的相应病人需要的服务和医护职员之间的沟通,提供一个良好的医疗环境。

      病院呼唤系统就可以很简朴的解决这一方面的题目,它也称之为病院对讲系统(病房呼唤器系统),主要是用于病院护士站护士与病床病人之间的呼唤、对讲的设备装置,更好的获取和相应病人的需求,病人与医护职员之间的沟通以及医护职员之间的交流,提供更好的医疗服务。除了病院以外还合用于疗养院、敬老院、养老院等需要护理对讲的场所。她可以降低医护职员的劳动强度,进步病院的工作效率和服务水平,增强了病院市场竞争力,节约了其治理本钱,使整个病院机构治理变得更加顺畅。

       一般常用的病院呼唤系统有三种:有总线制医护对讲系统、IP网络半数字医护对讲系统、IP网络医护信息对讲系统。本文主要是列举了几种常用的病院呼唤系统方案,通过这些几种病院病房呼唤系统电路图的汇总收拾整顿,给从事医疗电子行业病院呼唤系统方案设计的电子工程师参考和帮助。

      (一) DTMF的呼唤对讲系统

      (1)工作原理

      A、系统的主机与分机都采用单片机控制,主机通过单总线方式与各病床相连,具有呼唤对讲功能。

      B、分机呼唤主机时,接受器将分机发来的DTMF、信号编码成4位二进制码送入单片机内部,主机通过解码器接收分机并译码后,控制振铃电路、LED显示与发光二极管指示进行声光提示,话机摘机后便可通话;

      C、主机呼唤分机时,分机接收到主机拨打的号码后,号码与各自所固有的号码比拟较,假如号码相同,则接通电话机通话。

医院呼叫主机方案

      DTMF的呼唤对讲系统

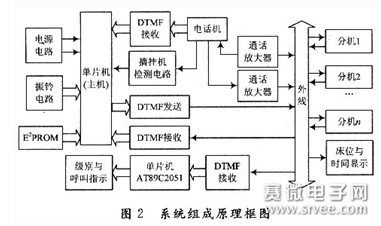

     本系统的走廊显示屏可以显示呼唤床位号,当前呼唤个数,呼唤护理级别,无呼唤时显示实时时间。本呼唤对讲系统在机构上可分为三个区,即医护职员值班室、走廊和病房。主机、电话机和显示及指示屏都安装在医护职员值班室,走廊上安装有LED数码管,分机安装在病房。系统原理框图如图2所示。

医院紧急呼叫主机设计

系统原理框图


      (二) 病院无线呼唤系统配置方案

      系统的基本配置:主机、嵌入式无线呼唤器、遥控无线呼唤器、信号中继器、医护治理系统软件,通过这几种配置之间的配合和设计,得到一款合适的病院无线呼唤系统,有两种应用场所,一种是应用于病院病房区,另外一种是应用在病院输液室。

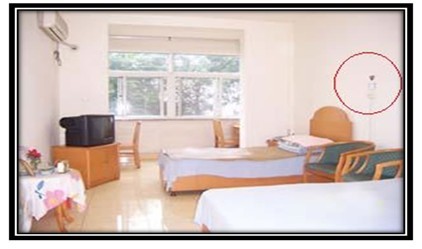

      A、病院病房区

      每一个病房(或床位)配置一个无线呼唤器,显示主机安装于走廊或医护职员显而易见的地方;患者按床头无线呼唤器的相应按钮发起呼唤,找护士,通过呼唤监视治理软件,查询呼唤记实。

医院无线呼叫器改造

病院病房区

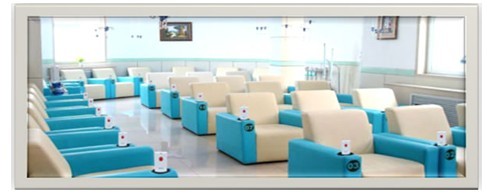

      B、 病院输液室

      医护职员可以随时把握病院输液室的整体情况,例如当前座位上的输液患者是谁哪位需要重点关注,哪些患者需要匡助等信息,护士可以及时正确地响应患者的服务哀求,有效确保患者输液的安全。可配置治理软件,记实病院输液室的具体数据,提供输液室的工作报表,如输液总人次和各种类型的工作量统计数据,评估护士的工作绩效。该系统是专门针对病院输液室开发的产品,由无线终端、LED汉显无线接收主机等组成。

医院可视呼叫主机

病院输液室方案

      (三) 病院无线护理呼唤系统

      在病院的病房里每个床位边都装有一个呼唤按钮,当病人需要匡助时,按下呼唤按钮,护士办公室里呼唤显示板上相应房间号的指示灯点亮并进行语音提示,同时在走廊里安装一个电子显示牌,使值班护土能及时的知道哪个房间的病人需要匡助或需要进行抢救。

医院呼叫系统设计

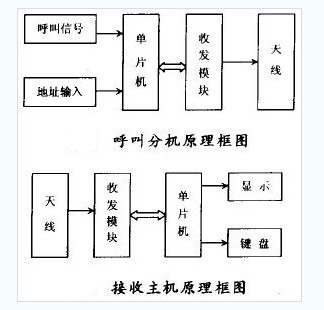

      病院无线护理呼唤系统设计原理

      系统分为呼唤分机和接收主机。分机用来进行呼唤,编码使用单片机完成,分机的核心电路等于单片机与射频芯片的连接电路。主机负责接收分机发来的信号,并进行解码、显示和报警,主机上设有键盘用于翻查和删除。

      使用专用射频模块、单片机控制,其原理简朴,使用的芯片集成度高机能不乱,性价比高。每个分机有惟一的地址码,主机对呼入的号码进行存储,确保呼唤信息不丢失,终端数码管轮回显示呼唤地址及声音报警,系统不乱可靠,具有很好的应用远景。

      (四)设计病院呼唤系统方案需要包含的基本功能

       主机病历卡与床位指示灯合二为一、主机LCD液晶显示屏菜单操纵、分机在线弹性编码、主机多功能显示、主机二级护理级别任意设定、高级护理分机呼唤可间断初级护理分机通话、主机未处理提示、分机无间断呼唤等基本的功能,只有设计出来的系统包含这些功能,才能算一个比较成功的,若性价比高,使用方面的话,则应该得到鼎力的推广和使用的。

总结

      一种好的病院呼唤系统方案,可以提供病院病房呼唤系统所需的一般功能,包括正常的呼唤、对讲、显示等,在机能方面就是体现在呼唤的时间的敏感度,通话时的声音的清楚度,以及安装和使用的简易程度,系统运行的不乱性和犯错频率、各项参数的不乱性以及整个系统的功耗等,一个成功方案,对从事医疗电子行业系统设计的电子工程师朋友们,是具有很好的参考和学习的意义的。
