一套完整的无线(wifi)覆盖系统施工方案

来源:http://www.yifeicn.com/news412725.html发布时间:2018-12-26 00:00:00

一套完整的无线(wifi)覆盖系统施工方案

      根据我司实地调查xx团体总部厂区宿舍楼的布局特点,依据无线网络需乞降无线网络设计原则,结合聚玩无线系统技术和产品的特点,施工方案设计如下:

      1、无线笼盖网络结构示意图

      结适用户无线网络需求情况,结合聚玩产品自身技术特点,为了知足用户构建一个高速、不乱、安全、可靠、易于治理的无线接入网络的需求,本设计方案按照AP+AC的结构化无线网络解决方案进行设计。网络拓扑原理如下:

无线网络解决方案

      2、无线笼盖实际拓扑图(宿舍楼)


      3、无线设备点位设计

      实际部署方式需要根据现场实际勘测、信号测试情况,无线网络采取蜂窝式部署方式。

      xx总部宿舍楼:

     暂定部署按7800平方米笼盖,宿舍人数较多每150-300平方米需要一个AP,预计总AP数目约为28个:

序号

设备类型

放置区域

设备数量

1

无线接入点AP

宿舍走廊顶部

42

2

POE交换机

隐蔽处 (协商隐蔽处)

6

3

网关(认证服务器)

机房(协商隐蔽处)

5

4

AC(控制器)

机房(协商隐蔽处)

5

5

硬路由

机房

1

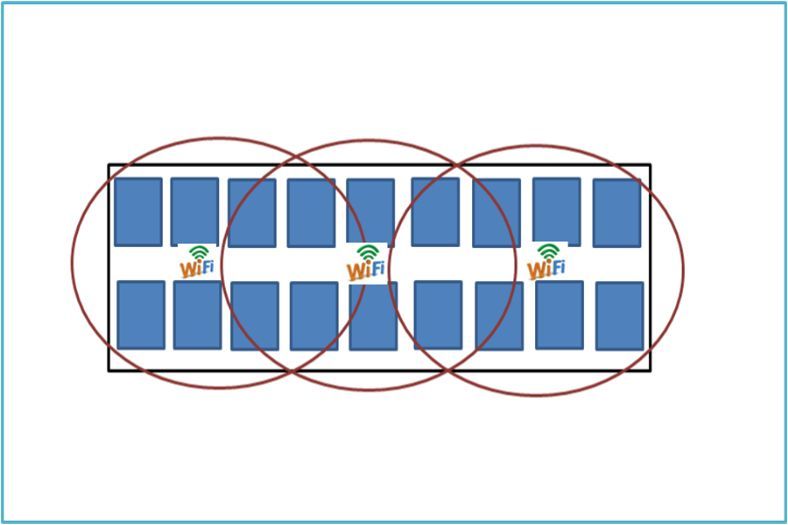

     4、AP 点位图(每层宿舍楼)

酒店大面积线WiFi覆盖



      根据笼盖区域面积要求,AP点施工规划图如下(实际施工中可能会此规划图稍有偏差,详细方案以现场施工要乞降前提为准):

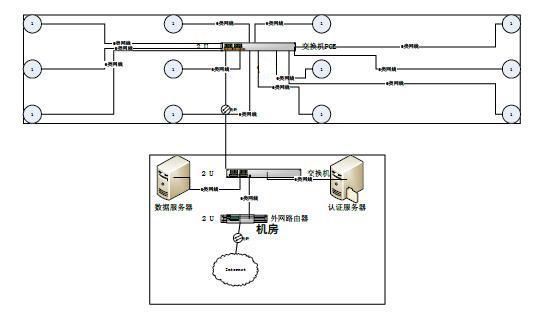

      5、弱电施工布线图(均采用无插座POE供电,安全可靠)

弱电工程施工设计

      6.设计依据

      网络标准:支持IEEE802.11n,IEEE802.11g,IEEE802.11b,IEEE 802.3u,IEEE13802.3af;

      ü 传输速率:300M: -65dBm@10% PER;150M: -68dBm@10% PER; 108M:

      -70dBm@10% PER;54M:-72dBm@10% PER11M:-85dBm@8% PER;6M:

     -88dBm@10% PER;1M:-90dBm@8% PER;

     ü 介质访问协议: CSMA/CA, TCP/IP, IPX/SPX, NetBEUI, DHCP, NDIS3, NDIS4,

     NDIS5l

     ü 调制:DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM

     7.无线笼盖技术指标

      待笼盖区域内95%以上的位置,信号场强盛于即是-75dBm;

      WIFI 笼盖区域内 99%的区域的 WIFI 的接入成功率大于 95%;单 AP 并发用户数不低于 30 人/台;天线口的出口功率控制在 10-15dBm 为宜,最大不超过 15dBm(有室内分布系统时需有此指标) ,放装 AP 设备输出射频功率小于 20dBm;

       8.设备选型情况

       AP 选用室内放装型设备、内置天线,不建设分布系统,设备射频输出功率为100mW,采用 POE 供电;所有 AP接入有线汇聚到交换机;

       9.系统支持并发用户数

       在本次WIFI 工程:

       (1) 笼盖区域网络 AP 数目:每层宿舍楼3个AP。

       (2) 每 AP 最佳并发接入用户数30 个左右;单 AP 可联系关系用户数 64 个。

       10.信道规划

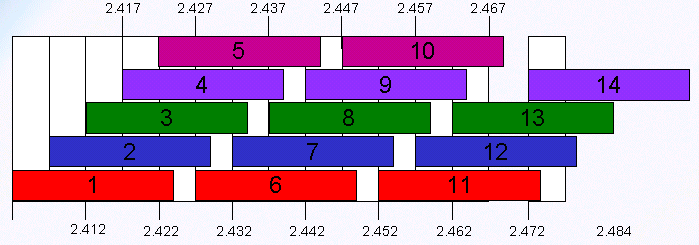

       按照802.11bgn 协议划定,WIFI 工作频段带宽为 83.5MHz,划分为 14 个子频道,每个子频道带宽为 22MHz。子频道分配如下图所示:

无线WiFi覆盖方案

       如图所示,在多个频道同时工作的情况下,为保证频道之间不相互干扰,要求两个频道的中央频率距离不能低于25MHz。在一个笼盖区内,直序扩频技术最多可以提供 3 个不 重叠的频道同时工作。

      因此,频点分配原则如下:

      原则上采用统一频点组中的3 个不重叠频点(如,1、6、11)进行频点规划;

      相邻笼盖区域的AP 不使用相同频点;

      相同频点通过距离较远间隔或者建筑隔断增加同频隔离度,避免同频干扰;在容量极高区域,可采用1、3、6、8、11、13 频点的紧凑复用,进步区域内的承载容量,必需具体提供各个 AP 的笼盖区域以及模测效果,说明已采用避免干扰的布点及规划。

      11.设备安装要求

      11.1 网关、交换机、AC的详细安装要求

      (1)必需按照设计要求,安装在楼宇的 WIFI 设备机箱(机房)内且阔别强电、强磁及侵蚀物质的位置;

      (2) 机箱(或机房)附近不得堆放易燃材料,温度、湿度应知足设备的正常工作要求;

      (3)直接从机箱(机房)内 220V 交流电源取电,电源线应与数据线缆保持一定间隔,不得交叉、混缠;

      (4) 交换机安装于集装架内或者安装在铁箱中挂在墙上,机架应牢固地安装在地面或者挂墙;

      (5) 与各设备连接跳线尚未接入时,应先用胶布包好,留意防潮;

      (6) 各引入线缆标签应牢固、明晰,不得搅浑;

      (7) 设备、机箱(机架)和机房线缆应擦拭干净;

      (8)保持设备整齐;

      (9)本次工程所有光纤收发器、POE 供电交换机安装在合适位置。

      11.2 AP 设备的安装要求

      (1) 内置天线的 AP,应严格按照设计文件要求的位置,安装在房间或走廊的吊顶下或墙面上;

      (2) AP 应良好固定,安装朝向应符合内置天线极化方式要求,并知足设计文件的笼盖要求;

      (3) AP 安装时应保证整洁、美观,不破坏室内的整体环境;

      (4) AP 的供电由 PoE 通过双绞线缆获取,也可通过专用变压器就近接交流 220V 电源供电,电源线应与数据线缆保持不小于 130mm 间隔;

      (5) 引入 AP 的线缆,应与 AP 良好连接,不得松脱,并留意接头处用防水胶布缠扎、 防护,留意防潮、防尘;

      (6) 安装 AP 后应用抹布擦拭,保证 AP 的清洁。

      11.3 双绞网线线安装要求

      (1) WIFI 系统布放的双绞线主要在建筑物的竖井和天花吊顶中布放;

      (2)在线缆引进口采用 PVC 软管防护,并进行防水处理,每根管中穿线不得多于 6 根;

      (3)布放应平直、美观,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤; 布放时两端应保证有 1~3m 的冗余,以便于接线功课;

      (4)需要弯曲布放时,要求弯角圆滑、美观,其弯曲半径应保证≥电缆外径的 8~10 倍。

      (5)厂区内每个宿舍楼需要安装两个光纤接口。分别安于每栋楼层的2楼和4楼约定位置。

      (6)跨楼层的双绞网线根据美佳公司相关要求走宿舍楼外墙壁。

      (7)所选用双绞线均为放水,放静电,绝缘,耐火材料。

      12.施工注意事项

      (1)施工期间不能影响职工的糊口休息,必需遵守美佳团体的相关安全治理划定。

      (2)有权对乙方工程施工工作进行监视。

      (3)在设备的安装、调测及开通期间,甲方应提供必要的配合,保证施工的完成。
