      四线制电梯通讯系统工程,按其功能需求,需要实现电梯轿厢、机房、轿顶、底坑与监控室之间的通话。

      一、系统介绍
      NKT(1-1)系列产品是我公司研发的新一代低成本、高可靠、低施工成本的两线制电梯三方对讲产品。
本系统中,每一台电梯都有一个固定的编码,且每台电梯中的轿厢分机、 轿顶分机、 底坑分机、机房分机都可以与管理中心进行呼叫通话,管理中心也可以与任一台电梯中的轿厢分机、 轿顶分机、 底坑分机、 机房分机进行呼叫通话。
      四线总线制,布线成本低。 每30台电梯布一根四芯RVVP 0.75mm2总线到值班室即可。例如:一个30台电梯的小区,按传统通话系统布线就必须从每一台电梯布一根至少四芯线到值班,布线成本极大;而采用我司这套通话系统可以只布一条四芯RVVP线连接到所有机房即可,大大降低了布线的成本。
       本系统通话质量清晰,抗干扰能力强。传输距离远,有效距离可达3公里以上。

       二、系统组成

序号

名     称

数量

安装位置

1

中控室主机

1

值班室或门卫

2

应急电源

1

值班室或电梯机房

3

机房分机

N

机房

4

内置副机

N

轿厢操作面板内

5

外置副机

N

轿顶或底坑

6

解码器

N

机房




      三、系统布线

     1.总线用线要求

RVVP

线径要求

线路电阻/km(20℃)

4×0.75mm2

<26Ω

根据不同的布线距离推荐采用如下线径:

线路距离

推荐线径

≤1000米

0.5mm2

≤3000米

0.75mm2

≤4000米

1.00mm2

      2.局内通信线要求

RVVP

线径要求

线路电阻/km(20℃)



4×0.75mm2

<26Ω

      局内通信线建议采用电梯自带的随行电缆

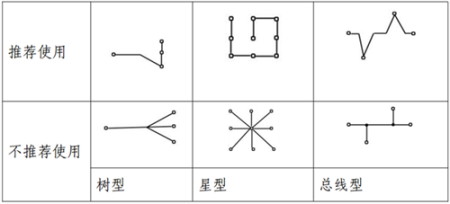

      3. 系统总线布线结构要求

电梯对讲系统设计

小区电梯监控系统设计

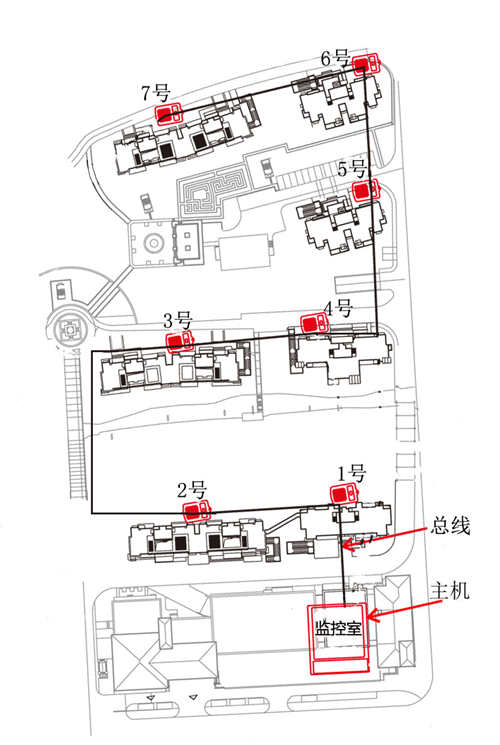

总线布线示意


       4.布线环境要求

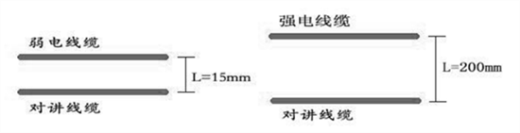

      布线环境的好与坏是五方对讲系统通话效果好坏的关键,布线时要求远离高压电缆,远离噪音干扰源。总线应走弱电井,不能与强电(如220V住宅电源)或射频信号线路(如 CATV、大信号音频线)并行走线,如果与其他线路平行走线时,要按照以下规定布线:

小区弱电系统设计

       5. 户外弱电井里布线,注意事项:
     (1)线缆要求沿井壁固定,不可随处摆放,避免下次穿线时刮断。如果可使用弱电槽走线时尽量避免走井道,以远离变频干扰。
     (2)线缆接头要求必须在弱电井里连接,要求做防水处理。
     (3)线缆在弱电井里不应拉力太大,以免损坏。
      6.楼栋布线要求
      电梯的干扰是引发系统噪音的主要因素,有交流干扰、电磁干扰等复杂的噪音源,如果不按照布线的要求来操作,将会使对讲系统产生噪音,影响通话质量。布线要求如下:
     (1)总线在楼栋布线要求:
      a.电梯变频器自身为强干扰源,总线应由楼内的弱电井从地下室(楼的第1层)到电梯的机房,不可从电梯井道内部上电梯机房。
      b.总线到达电梯机房后走一个独立的线槽到机房的电梯控制柜,没有独立的线槽也可走弱电线槽,但是一定不能走强电线槽,走强电线槽将引起总线很大的干扰,导致通话伴随杂音,还会引起主机与机房分机间的呼叫失败。
      c.总线不能绑在机房电梯的动力线上。
     (2)从机房到轿顶或轿厢的局内对讲通信线采用单独的线缆时,应按照以下要求来布线:
      a.对讲通讯线不得与电梯的高压电缆走在同一个线槽内, 应该另附线槽;
      b.当通讯线须与电梯随缆绑在一起时,应选择在弱电随缆一侧, 不得与强电随缆绑在一起。
     (3)从机房到轿厢的局内对讲通讯线采用电梯随缆内部线时,应注意以下几点:
      a.首先要确定该随行电缆为弱电随行电缆,该缆上不得有超过直流 36伏以上电压。
      b.当随行电缆含有加强钢丝时,应选择远离钢丝的几根线缆。
     (4)局内任意分机到机房分机间的通信线,两根线的直流电阻值之和必须<8Ω。
      7. 接线工艺
      总线接头的处理要求非常严格,应遵循以下要求:
      a.室外接线的线头要求做好防水处理;

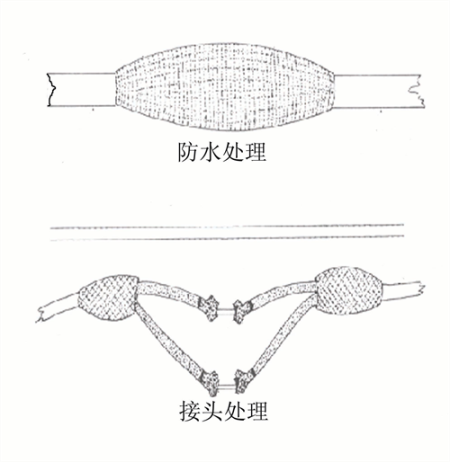

      b.整个系统中的每个断点屏蔽层应该接在一起,与大地绝缘, 在其中一处单点接在大地上(不能重复接地);如果没有明确的接地点,请将此屏蔽层用绝缘胶带包好。(如下图)

小区电梯对讲系统施工

      c.每台机房分机与总线接头处的总线屏蔽层必须用绝缘胶带包好;
      d.整个系统的总线接好后,在没有将屏蔽层单点接地之前,用万用表的红表笔接在屏蔽层上,黑表笔接在接地线上,分别用交流和直流档测量,无电压值为接线正确。
      e.总线的屏蔽层在任意位置不得与总线中的通信线连接,否则会造成呼叫不通或通话时有较大的噪音。
      四、安装方法
      整个电梯紧急对讲系统要能完全正常的使用,首先就是要每个单局系统做好,单局系统是整个系统的基础,每个单局系统由对讲电源、轿厢分机、轿顶分机、底坑分机、机房分机五部分组成。
      单局系统的问题就是由于使用电梯随行电缆,在单局系统中会由随行电缆引入杂音,影响正常的通话与呼叫。杂音的大小与电梯本身、随行电缆的长度,随行电缆安装的位置有着密切的关系。
      由于单局系统受到电梯干扰影响很大,所以第1台电梯的单局对讲的安装是很重要的,它是以后安装的其它各个对讲单局安装的依据。
      第1台电梯通常选择高楼层的电梯,由于楼层高,由电梯随行电缆引入的杂音是严重的,所以我们要用它来做为第1台,也就是说这一台就是很坏的情况了,只要我们把这一台做得很好,那么别的梯子的单局再依照这个模板安装起来就不会有问题了。
      设备安装注意事项:
      ?如果单局内采用随缆连接五方对讲设备,要求控制柜接线端子内只包含五方对讲的连线,不应该包含其他线路。
      ?电梯对于对讲系统的干扰是多种类型了,尤其是对于选择的随行电缆有着一定的要求,选择远离强电的是基本的要求,可以通过万用表的电压来测量电梯对于随行电缆的影响,选择出来的线应该具有以下的要求:无论电梯是否行走,线与线之间没有交流电压与直流电压,所选择的线与电梯外壳不存在短路或者是存在电压(交流或直流),线与线之间,线与电梯外壳之间的电阻为无穷大。
      ?电梯噪音太大的单局系统,建议采用屏蔽线代替所选择的随行电缆进行单局联网。
      ?远离高温、潮湿、腐蚀、虫害及阳光直射环境。
      单局系统安装完成,经测试功能正常后,可接入系统总线。另外,安装对讲分机的地方有东西能够挡住从井道落下的灰尘,方便用户使用与提高产品使用寿命。
      五、系统使用说明
      本产品是用于电梯乘坐者因电梯停电或出现故障被困时,对外进行呼救的救援系统,以及电梯维修保养时的通讯系统。产品分为:轿厢分机、机房分机、轿顶分机、底坑分机以及值班室标准主机。操作步骤如下:
      1、轿厢分机
      轿厢内困人情况下,轻按电梯操作面板上的呼叫按钮约1秒后松开,即可听到一声“叮咚”,表明此时与机房分机间呼叫成功。
      2、机房分机
      1)拿起手柄,就可与轿厢、轿顶、底坑间进行通话;将手柄挂回原位时,即可切断其他分机电源,结束通话。
      2)拿起手柄,轻按“呼叫”按钮(钥匙标记按钮)约1秒后松开,机房分机即开始呼叫主机。
      3)机房分机与主机处于联通状态时(机房分机、轿厢分机、轿顶分机、底坑分机呼叫主机成功):将手柄挂回原位,不会切断机房分机与主机的联接,不会切断其它分机的电源。
      3、值班室标准主机
      1)当接到呼叫时,主机振铃同时对应电梯指示灯亮起,拿起手柄,按下对应电梯按钮,振铃停止即可进行通话。
      2)值班室主机回拨,按下对应电梯按钮,主机即开始与编号对应的机房分机进行联接通话。
      3)有多台电梯同时呼叫时,值班室主机只能与一台电梯进行通话。
      一飞科技有限公司提供专业的小区电梯对讲系统设计及弱电系统方案。

      详情电话联系

                        联系电话;手机/微信:18980007310

                        全国服务热线:400 800 4911
