电子围栏系统

     优势特点
     ◆国内第1家专业脉冲电子围栏研发生产商
     ◆国内专业的电子围栏产品供应商
     ◆二十年的电子围栏系统专业研发生产经验
     ◆获得电子围栏相关的多项专利
     ◆第1家推出变频节能技术产品
     ◆完全自主产权
     ◆高新技术企业,专项研发经费保障,确保产品可持续改进
     ◆产品责任保险,解除安装和使用的后顾之忧
     ◆产品规格型号丰富,满足不同用户需求
     ◆优良的售后服务保障
     ◆丰富的设计和安装实施经验
     ◆各行各业众多的应用案例
      独特外观结构:采用工业化结构设计,所有接线端子都封装隐藏,外观沉重厚实而又不乏炫动闪亮,深灰亮油与亮银色体现科技与简洁,黄色装饰体现产品的警示性功能,层次分明又浑然一体。
      质量体系认证:设计、生产及安装经ISO9001-2008质量体系认证。
      液晶显示屏:LCD大屏幕液晶显示,显示每个防区的电压、高低压状态、正常、短路、断线、触网、故障、门禁、电源、蓄电池欠压、通讯、切换模式、温度、ID号、频率、旋转图标等20余项参数,丰富的图标和文字显示,一目了然。LCD背光可自动延时熄灭,环境节能,延长使用寿命。
      双级电压:采用Two polar Pulse技术(每根线都有5000~10000V电压,且电压可调),确保每根系统前端电子围栏导线都有信号,相邻两线有2倍电压差,即使入侵者在悬空状态下触摸相邻两根电子围栏导线也会受到强烈刺激而退却。
      主机型号:有四线制、六线制的单/双防区四种规格型号,满足不同项目应用需求。
      真正双防区:区别于某些低端产品,双防区主机采用独立架构设计,每个防区的脉冲信号控制、信号检测和报警输出都是完全独立的,其中一个防区发生意外不会影响另一个防区的正常工作。
      高压低切换:支持一键式高/低压切换,既可在本机操作,也可通过键盘、WMKC3208中央控制器及WM-SC100控制软件进行高低压切换。电压可按100V分级调节,调节等级可达数十级。
      报警参数控制:主机报警响应时间可在1秒~60秒之间调节, 主机输出频率可在1~10个之间调节。
      本机键盘:设备集成常用功能按键,高压布防、低压布防、撤防、参数设置、报警复位等功能按键。
      输入输出端子:内陷式设计,所有信号、报警信号及控制信号端子都可隐藏,既提高操作安全性,又整洁美观。采用纯铜金属插接嵌件,确保导通性能和使用寿命。
      供电电源:采用国际标准AC220V电源接口,插拔方便,装配美观。
      后备电源:机壳空间大,可将DC12V/7AH蓄电池内置在机壳内,更整洁美观。AC220V停电后能够自动切换到蓄电池供电,AC220V供电时能够自动给蓄电池充电。
      智能变频节能技术:无论是交流市电还是蓄电池供电,内部的微电脑对脉冲信号进行精确控制,避免电源无效释放。当蓄电池供电时,微电脑能自行调节输出频率,提高蓄电系统工作时间具有智能备用蓄电系统:外部停止供电时,主机能自行切换到备用供电系统。
      集成门禁接口:具有门禁接口的主机设备,可接入一对红外对射等第三方报警信号,无需另配报警主机,主机及控制软件能够解码和识别报警类型。
      掉电记忆:电压值、高低状态、防区ID号,高低压切换模式、频率等状态可记忆存储,恢复工作时的设置状态工作。
      警情区分:在液晶显示屏、WM-SC100控制软件中都能够详细显示短路、断线、触网、故障、拆机、温度等报警类型。
      通讯模式:支持标准开关量、RS485和TCP/IP接口三种通讯模式,可与控制键盘、WMKC3208中央控制器、WM-SC100控制软件及第三方报警主机集成应用。
      组网模式:通过标准开关量可与第三方报警主机或监控系统集成,通过RS485可与控制键盘、WMKC3208中央控制器集成,通过RS485和TCP/IP可与WM-SC100智能控制软件集成。
      远程控制:通过控制键盘、WMKC3208中央控制器、WM-SC100控制软件可以对每个防区进行远距离控制,如:布防、撤防、高低压切换等操作。
      智能控制软件:WM-SC100智能电子围栏控制系统,可以通过网络对所有电子围栏防区实现远程管理,如:布防、撤防、高低压切换、设置电压值、调节报警灵敏度、设置报警延时参数、设定计划任务、报警复位、实时显示每个防区的工作状态,自动记录报警记录,操作员密码权限管理,可查询打印操作记录和报警历史记录等。
      多级管理软件:多级智能电子围栏远程管理系统,可实现(省级、市级、县级)跨级管理。
      1)远程对任意管理员授权管理任意区域(如:省、市、区等)的电子围栏防区
      2)远程对任意管理员设置查询或控制操作权限
      3)远程对每个防区进行布、撤防
      4)远程对每个防区进行高低压切换
      5)远程与主机同步显示每个防区实际运行电压值
      6)远程对电子围栏的每个防区进行点对点的控制
      7)可通过手机等移动终端上网对电子围栏的每个防区进行中央控制管理
      8)可设置管理员与操作员多重密码,多级权限管理,分级远程控制,更安全可靠
      9)可以保存、上传、查询与打印报警记录,警情丝毫不漏
     10)电子围栏系统通过计算机软件及通讯网络进行对各小区实现(省级、市级、县级)跨级管理、远程布防、撤防、多重密码管理、远程调节等各项技术参数的组网管理方案,以远程、集中控制方式实现无人值守。

 系统设计依据
     《安全防范工程技术规范》 GB 50348-2004
     《重点单位重点部位安全技术系统要求防范》DB31/329.5-2005
     《防盗报警控制器通用技术条件》 GB 12663-2001
     《安全防范工程技术规范》 GB 50348-2004
     《入侵探测器 第1部分:通用要求》  GB 10408.1-2000
     《入侵探测器 第4部分:主动红外入侵探测器》  GB 10408.4-2000
     《防盗报警控制器通用技术条件》 GB 12663-2001
     《安全防范系统验收规则》 GA 308-2001
     《安全防范工程程序与要求》 GA/T 75-94
     《入侵报警系统技术要求》 GA/T 368-2001
     《报警系统电源装置、测试方法和性能规范》 GB/T 15408-1994
     《安全防盗报警设备安全要求和试验方法》 GB/T 16796-1997
     《民用建筑电气设计规范》 JGJ/T16-92
     《电气装置安装工程接地装置施工及验收规范》 GB6510-92
     《工业企业通讯接地设计规范》 GBJ79-85
     《智能建筑弱电工程设计施工图集》 GJBT-471
     《智能建筑设计标准》 GB/T50314-2000
     《弱电工程通用技术标书》 DG/TJ08-603-2002
     《智能建筑弱电工程设计施工图集》
     《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
     《建筑物防雷设计规范》 GB50057-94
     《安全防范工程程序与要求》 GA/T75-94
     《安全防范系统通用图形符号》 GA/T74-2000
     《建筑电气安装工程质量检验评定标准》 GYT253-88
 电子围栏系统设计思路
       2.1电子围栏的作用
      电子围栏报警系统应用于住宅小区、工业园、监所、部队、政府行政单位、变电站等,可做到事前威慑、事前阻挡,入侵报警,能够有效延缓入侵时间,具有高安全可靠性,可以非常好的解决使馆周界过大,未达到高安全等级要求引发安全防范的问题。
      主动防护性强企图跨越时给与电击,起到很好的主动防护效果针对复杂/弯曲多角的周界可防范严密无死角,可以依据地形特制前端围栏产品,在不影响围墙美观的情况下任意架设做到前端围栏防范无死角,消除安全盲点。
      防护等级:在不危害人体安全的同事,保证脉冲高压的打击力度
      误报率低   能有效防止小动物、树枝、恶劣天气等造成的误报
      一飞科技有限公司是国内一家完全自主研发电子围栏系统的高新技术企业,公司凭借下属研究所的人才技术优势和丰富的实际应用经验,致力于为用户提供优质、稳定可靠的产品和完善的售后服务。
 电子围栏系统设计方案
      3.1概述
      电子围栏系统由电子围栏主机和前端探测围栏组成,是在住宅小区的周边区域安装电子围栏主机(简称主机),主机将电子传输到前端探测围栏(简称前端围栏)上,形成一道电子围墙进行防范和管理。电子围栏系统是周界防护的第1道防线,也是重要的一道防线,担负着周界防护的安全与保卫工作。当有人非法翻越围墙或破坏前端围栏时,主机可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,报警主机将识别出入侵位置,并开启声光报警器,提醒附近人员警觉;当有非法入侵行为出现时,若与监控系统联动,监控屏幕上可立即跳出入侵区域的现场实时画面,工作人员能迅速通知巡逻中的保安人员立刻赶往现场处理。电子围栏系统可根据用户要求和现场地理环境以及安全等级进行设计和安装,并且可以与安防领域内门禁、可视对讲、视频监控、广播系统等联动,也可跟110报警中心联动,组成一个强大、有效的安全保护系统。
      3.2 设计思想
      电子围栏系统是一种“有形”的报警系统,引进了目前世界上先进的安全防护理念:“阻挡为主,报警为辅”,通过在围墙或者地面上架设电子屏障,增加入侵者的翻越阻碍,提高入侵者翻越围墙的难度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离,具有较强的安全可靠性。电子围栏把报警系统和警戒系统有效地结合起来,达到以防为主,防报结合的目的。电子围栏系统工作时,主机每分钟60次扫描电子围栏的每一根导线,并输出脉冲峰值电压(1000~5000V,可调节),使入侵者难以攀越,同时还可以与其他报警系统联动使用,联合组成一个强大的物理防护网。
      3.3工作原理
      电子围栏系统采用了低频低能量的高压(2000~10000V)。由于能量极低且作用时间极短暂,因而对人体不会构成任何伤害。一旦触及,也会因直接有触电感而离开。
      电子围栏系统在遇到断路、短路或失电时,系统都会发出报警信号。还可以与任何报警系统联网使用,便于提高防范等级。
      电子围栏系统采用了高压(2000~10000V)及低能量(小于5焦耳),因而对人不会构成生命危害,同时电子围栏的柔性中间过线杆和专用合金丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠。
      电子围栏系统可以分别输出主机和前端围栏两组报警信号,方便系统报警时用户及时检查出报警原因。
      电子围栏系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。
      3.4系统功能描述
      ?有强大的威慑作用,有效阻退入侵者,防护周界区域,对翻越行为提供及时的报警
      ?适用性强,抗误报性能较好,误报率低于0.1%,防范效果佳
      ?可灵活设定报警灵敏度,以适应雨雪、冰凌天气,保证极低的误报率
      ?现场报警阻退入侵者并引起值班人员注意防范
      ?系统划分区域管理,便于报警区域的准确定位
      ?提供与电视监控系统联动的接口(前端现场及信息管理中心均提供有报警联动的接口。
      ?安全可靠对人体无直接伤害。
      ?系统控制中心可以实现的功能:
      中心警情提示直观,警号,电子地图等多种报警提示
      对报警事件、时间、位置进行自动记录、保存并可打印出信息。记录保存时间长达数年(根据电脑硬盘配置大小)
      3.5电子围栏系统组成:
      电子围栏系统由电子围栏主机、围栏前端、报警外设、控制中心、防雷器接地、电源及信号线路六个部分。
      主机:提供电子围栏上的高压,并接收电子围栏侦测报警信号。是电子围栏系统的核心部件,选择品质优秀的主机是系统选型的主要因素。
围栏前端:是电子围栏的物理构成部件,包括拉力杆、金属导线及相关配件。选择良好品质的围栏前端部件,可使电子围栏紧固、美观。同时良好的围栏部件可大大减少后期维护成本。
      报警外设:作为电子围栏系统的外部报警设备,如:报警灯、高分贝警号等,提醒安保人员立即处理报警事件,也可订做实物电子地图和虚拟电子地图等设备来完善报警处理。
      防雷:用于主机的防雷
      线路:包括供电线路和信号传输线路,用于主机等设备供电、控制控制和报警信号的传输。
      3.5.1主机部分

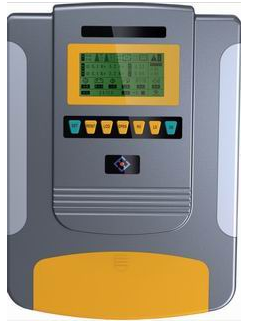

电子围栏系统设计



      WM-B 系列主机技术参数

      主机参数分析:

型  号

WM-B 系列

控制防区数

1个或2个防区(单防区或双防区)

信号回路数

2回路(4线制)或3回路(6线制)

额定供电电压

AC220V±10%,DC12V

峰值输出电压

1000~7000V 连续可调

持续时间

 ≤0.1ms

能量

 ≤5J

电流峰值

≤10A

电流超过300mA的持续时间

<1.5ms

峰值输出电压时负载电容值

20nF 5% 1200vdc

功率

15W,50HZ

后备电池标称电压

DC12V

推荐后备电池容量

7Ah

输出继电器

2个

外形尺寸

360×265×10(mm)

外壳特性

ABS工程塑料

重量

5.0Kg(不含蓄电池)

使用环境

温度-55 oC ~+55oC,相对湿度≤95

     WM-B 系列主机主要功能特点
     ◆大屏幕中文及图形化液晶屏,可以显示二十余项图文信息
     ◆自带操作键盘(布防、撤防、参数设置、复位等)
     ◆可集成RS485、TCP/IP、无线通讯等模块(根据用户需求选择配置)
     ◆带DC12V警号接口,可直接连接警号,安装连接更方便
     ◆有独立的常开和常闭接口,可与所有支持标准开关量接口的设备进行集成,实现联动
     ◆支持断线、短路、触网报警区分识别和显示
     ◆支持门禁报警信号接入,可用于大门处的红外对射等集成报警
     ◆支持故障报警、非法拆机报警
     ◆支持报警手动和自动复位两种模式
     ◆支持门禁开关量报警接入和报警显示
     ◆支持本机键盘设置设备ID号
     ◆支持本机键盘设置输出脉冲电压
     ◆支持本机键盘设置时间
     ◆支持本机键盘设置高压/低压切换模式
     ◆支持一键式高压/低压转换
     ◆支持一键式布撤防
     ◆支持本机键盘设置脉冲电压频率
     ◆断电参数记忆功能,通电自动按记忆参数运行
     ◆机壳大容量设计、支持内置DC12V7AH蓄电池,后备蓄电池续航工作时间15小时以上
      3.5.2电子围栏技术指标分析
      ① 峰值输出电压
      这是指容性负载下的输出电压。主机在一定容性负载下的输出电压通常更高一些,而多线安防电子围栏通常负载特性呈容性。
      ② 标准负载(500Ω)下输出能量
      直接决定电子围栏系统的安全性,国际﹙欧盟﹚标准(EN/IEC60335-2-76)规定在500Ω的负载情况下高压能量不得高于5J。中国国家标准规定与之相同。
      ③ 输出能量
      直接决定电击强度和报警准确性及抗干扰特性,但高输出能量导致技术难度和制造成本呈指数级上升,标称输出能量的主机需要解决特殊的电路匹配设计及软件控制,内部电应力及电磁兼容特性的控制也是令开发工程师头痛的问题,国际﹙欧盟﹚标准(EN/IEC60335-2-76)对于该项指标没有小于5J的限定,但要求标示输出能量时的负载电阻。
      符合GB/T 7946-2008脉冲电子围栏安装及其安全运行。
      ④ 输出特性曲线
      电子围栏的实际输出电压和输出能量在不同的外接负载下将发生衰减变化,一般地,电压随着负载的增大而提高,能量随着负载的增大而先提高后下降。
      电子围栏在不同负载下的输出能量变化曲线和电击电压衰减曲线即为输出特性曲线。优秀的匹配设计技术可保证更平滑的能量变化和平缓的电压衰减,提高电子围栏的使用效率。
      输出特性曲线是制造商匹配围栏导线技术参数的依据,亦是工程商设计围栏结构的依据。不良的导线选材和围栏结构将导致系统在远低于标称输出电压和能量的状态运行,间接影响电击强度和报警精度,因此必须采用厂家专用配套的超导合金线作为前端围栏,以确保其传输瞬时电压的有效性。
      ⑤ 电磁兼容特性
      电磁兼容性EMC(Electro Magnetic Compatibility),是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力,与其它设备构成大系统时电磁兼容容易处理,系统的误报警率极低。
      因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。
      ⑥ 重复率
      中国公安部的检测要求间隔不小于0.75s。
      ⑦ 输出电量
     现代的低阻抗电子围栏都是能量限制型主机﹙电子围栏主机分为能量限制型及电流限制型2类﹚,中国公安部的检测要求每个输出电量应小于2.5mC﹝500Ω的无感电阻和0-0.2μF的可调电容并联,调节电容使得输出电量大﹞。
      ⑧ 持续时间
      中国公安部的检测要求脉冲宽度小于或等于0.1S。
      ⑨ 输出电流瞬时值
      中国公安部的检测要求输出电流瞬时值在0.3ms以上时小于250mA。
      ⑩ 能量等级:
      在电压、频率、电量参数在标准范围内的情况下,按安全能量不大于5焦耳。
      主机防雷和主机接地处理
      WM-B主机在生产时就对控制板做了防静电、防雷处理,因而要求每台脉冲主机都要采用规范的主机接地标准
      前端围栏防雷是电子围栏系统的防雷处理重要的组成部分,电子围栏防雷标准是每个防区安装一个区别于普通物理避雷器的高频避雷器,由于围栏上面一层围栏线是高点,因而从上一层进行防雷导入。
      3.6电子围栏的误报率分析
      通过选用高性能的主机,采用可靠的具有一定张力结构的围栏安装配套,定期清理攀爬植物,定期用收紧器收紧围栏导电线,电子围栏系统对小动物、天气、绿化、误触网等外界干扰非常不敏感,系统误报率几乎没有。
      结构牢固的电子围栏,当鸟儿站落在围栏上时,导电围栏线不会低垂导致相邻两线相接,处于没有电压泄露的悬空状态,不会产生误报警。
行人、小动物等误碰触到围栏线时,由于高压脉冲作用时间极短,一般会因电击疼痛而立即弹开,并且电子围栏报警灵敏度可随意调节,报警延时功能自动过滤,不会产生误报警。
      选用了具有动态跟踪技术的高能量主机,由于其系统输出特性非常硬,加上高性能绝缘子及可靠的压接端子及压接工具,在高湿或大雨等极端恶劣天气或者个别地方有小量植物攀爬所引致的小量泄漏情况下,系统不会产生误报警
      3.7报警识别范围
      WM-B主机正常运行情况下,低压模式时围栏导线正常电压为1000~3000V,高压模式时围栏导线正常电压为3000~5000V,主机固定报警电压出厂默认值约工作电压的75%,报警延时1到3个之间(就是报警灵敏度可在标准范围内进行调节)。
      主机通过在线检测围栏异常情况设定报警条件。一般包括以下报警情况:
      前端围栏导电线被人为剪断或异物压断、防腐性差的导电合金线锈断等导致的断路报警;
      相邻围栏导电线被人、畜攀爬或异物重压相接触导致的短路报警;
      人、畜、大面积植物接触、绝缘子脏污而天气又潮湿等漏电现象,造成围栏电压过低的低压报警;
      人、畜突然接触围栏,导致围栏电压突变的对地接触报警。

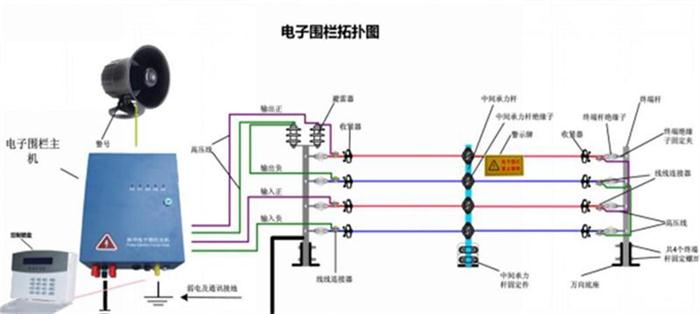

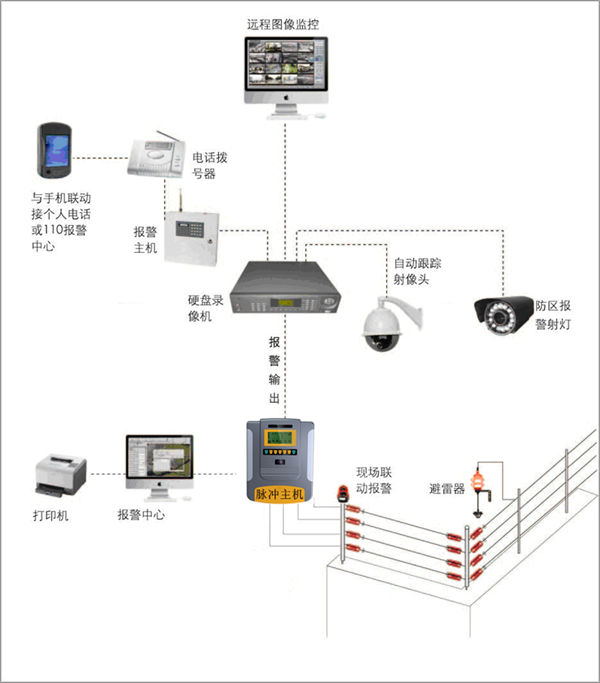

报警系统联动图

电子围栏报警系统设计

      防盗报警系统设计要求
      根据国标GB/T50314-2000《智能建筑设计标准》智能化系统设计规范要求,同时参照目前正在由国家建设部、国家信息产业部、国家科技部、国家技术监督局联合编制的《建筑及住宅社区数字化技术应用标准》的相关内容及技术应用要求实施。对防盗报警系统提出以下设计要求:
      1)  防盗报警子系统功能设计要求:
       ? 24小时监控,全面设防,无盲区和死角;
       ? 探测器具有抗天气环境干扰和温度变化的能力;
       ? 防区划分可确定报警的准确位置;
       以上要求为电子围栏系统的一般要求,都可以实现。
       ? 报警采用主动红外对射和视频报警相结合的报警逻辑确认,降低误报率。
      一飞科技每台主机可以独立接入红外报警系统一组。(此为专利技术)
       ? 报警监控管理中心可操作控制报警区域现场前端设备(如照明灯)状态的恢复;
       ? 夜间当发生报警时,可联动报警区域照明灯(探照灯)的自动开启;
       WM-KC32中央控制器可以输出开关量信号照明系统做联动。
       ? 当发生防盗报警时,报警监控管理中心闭路电视图象监视屏上立即弹出与报警点相关的摄象机图象信号,值班安防人员可以通过操作云台和可变镜头监视周界报警区域的人员活动情况,同时自动进行联动图像的录象;
      中央控制器可以与监控做联动。实现监控小画面弹大画面。
      2)  报警监控管理中心功能设计要求:
      ? 报警监控管理中心具有语音、警灯和警笛的报警提示功能;
      ? 报警监控管理中心计算机终端通过显示电子地图识别报警区域、报警状态;
      ? 报警监控管理中心可实现报警信息(包括:语音、文字、图像)、报警状态和报警时间的记录;
      ? 报警监控管理中心记录各读卡机门禁状态和持卡人出入门禁的记录信息;
      ? 实现统一的报警数据库管理。报警数据库记录内容:包括报警信息的时间、地点、报警探测器类别、报警状态、报警状态恢复时间、报警确认时间、报警确认人姓名、报警处理结果,以及相关报警联动的图像信息,联动控制设备的启停时间和运行状态的记录信息。
      一飞周界报警系统可以实现以上功能。详细可见中央控制器和主机参数。
      主机延展要求
      3.1.1 电子围栏系统的产品,必须能在环境、抗干扰等方面满足在小区中强电磁场干扰环境下使用的要求,产品资质文件应提交发包人审核。
要求一飞由国家电网检测中心抗电磁干扰证明
      3.1.2电子围栏系统是一种主动防范的报警系统,电子围栏沿围墙架设,悬挂具备夜显功能的警示牌,将入侵者阻挡在周界之外,触及电子

围拦的高电压电网,会有强烈的触电感觉迫使其离开,让入侵者知难而退。

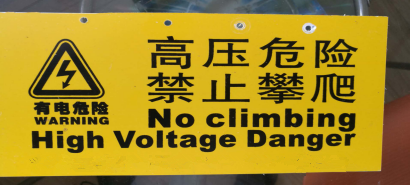

       夜光警示牌(如下图所示)


智能电子围栏系统
      一旦强行翻越,系统会同时发出声光报警信号现场报警。如有特殊需要,可将警情同时通过公共电话网络发至指定场所。系统前端采用单
芯合金线,根据围墙情况垂直安装在墙头上或斜30度安装在墙上方。前端四线中任一线开路(断路)或对另外一根线(含接地)短路,或出现其他
故障时,脉冲主机发出报警信号,声光报警器动作,警卫室LED显示屏上LED灯闪烁,报警接收机蜂鸣器鸣叫,并自动记录。可设设多个防区,24
小时设防,任一防区可独立设防或撤防,报警接收机自动记录。
      根据这条要求前端围栏应设置成四线制电子围栏,中央控控制器和主机能自带显示屏显示报警类型,门卫室需安装LED报警地图并能输出声光报警信号。(如下图所示)

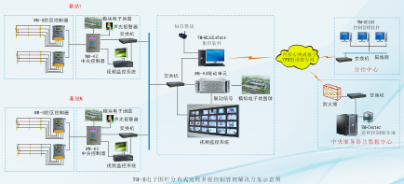

远程控制电子围栏系统设计
      3.1.4系统日常运行安全可靠,维护检查简捷,不受天气、植物、小动物等因素的影响,误报率低,系统故障时能自动报警。
      电子围栏根据原理特性决定它的误报率基本为零。一般系统主机稳定不会出现误报。一飞主机由于长期跟部队合作,因先进的技术和产品稳定性深受部队用户的欢迎被授予“军工资质”
      3.1.5系统前端支架由专用模具铸造而成,强度可靠、质量保证、外观美观。主机安装在户外系统前端附近,置于不锈钢防水箱内(要求不锈钢
采用国标304材质)。系统开放性强,可联动监控系统、灯光系统及其他报警设备(如报警主机、主动/被动红外对射探测器)等。
      此项要求前端的支架采用不锈钢支架,须跟监控联动和其他系统联动。“一飞”在联动接口方面有自己的专利技术基本做到行业带领者。可与门禁、红外、灯光、监控做联动。
      系统构成:
      电子围栏系统由电子围栏前端(每根线均带同等级高压电)、电子围栏主机、红外探测器、报警处理模块等组成,配合系统的报
      警输入输出模块,构成一个独立的自动报警系统。并可完成报警后现场图像的自动切入、自动录像等功能。
      小区电子围栏系统,整个系统按独立建设。根据系统的实际使用情况,同站端图像监控系统联接,实现安防报警同视频画面联动与站
      内灯光联动;
      以上两项“一飞”都能满足,如下系统图所示:



智能电子围栏系统设计
      系统内任一组件发生故障,均不应影响其它子系统部分的工作,也不会使异常环境更加恶化,以及降低设备性能或缩短设备寿命。
      1)电子围栏主机
      技术参数
      峰值:5,000~10,000V   输出范围:2000-8000V连续可调
      周期:≥1S  电流超过300mA的持续时间<1.5ms
      持续时间≤0.1s  电流峰值≤10A
      电量≤2.5mc  能量≤5J
      2)报警条件:电子围栏的任一导线断路、短路、接地、系统故障、主机开盖。
      3)报警指示:报警灯亮和内部报警小喇叭响(或者采用电子地图)
      4)报警输出:485通讯信号和干接点开关量。
      以上参数主机都能满足。“一飞”主机参数如下所示:
      ?输出电压峰值:5kV-10kV;
      输出电流峰值:<10A;
      宽度(持续时间):≤0.1s;
      频率:0.8s-2s可调
      输出电量: ≤2.5mC;
      输出能量:≤5.0J;
      额定功耗:≤15W
      供电电源:AC220V (+10%/-10%)或DC12V
      防区长度:5000米
      4.3寸中文液晶屏幕中文显示,双组输出脉冲电压、通讯状态、供电类型、蓄电池电量、电压切换方式、当前时间、报警类型(设备故障、断线、短路、触网、门禁)
      自带操作键盘(布防、撤防、参数设置、复位等)
      集成CAN总线接口,1个RJ45 10/100M自适应以太网口
      带DC12V警号接口,可直接连接警号,
      有独立的常开和常闭接口,可与所有支持标准开关量接口的设备进行集成,实现联动
      支持断线、短路、触网报警区分识别和显示
      支持门禁报警信号接入,可用于大门处的红外对射等集成报警
      支持故障报警、非法拆机报警
      支持报警手动和自动复位两种模式
      支持门禁开关量报警接入和报警显示
      支持本机键盘设置设备ID号
      支持本机键盘设置输出脉冲电压
      支持本机键盘设置时间
      支持本机键盘设置高压/低压切换模式,并可以100V为单位连续可调
      支持一键式高压/低压转换
      支持一键式布撤防
      支持本机键盘设置电压频率0.8S-2S之间可调
      断电参数记忆功能,通电自动按记忆参数运行
      机壳大容量设计、支持内置DC12V/7AH蓄电池,后备蓄电池续航工作时间15小时以上2组开关量输出接口、警号接口、CAN通讯模块
      3.3系统性能及实现功能
      3.3.1总的要求:系统部件的选用充分体现先进性、智能性、高性价比原则。
      3.3.1.1可扩充性:为了适宜未来系统扩展的要求,系统在满足现有功能的基础上应预留足够的接口以便系统扩充之用。系统中控制部件(软、硬
件)采用模块式结构、交换式矩阵、内部总线化等技术措施,可以方便灵活的进行扩充,充分保证系统在将来的适应性。
      “一飞”中央控制器能扩展24组开光量输出方便以后系统扩展。软件可提供SDK开发包。
      3.3.1.2先进型:采用国际先进技术,遵循TMN建议设计。
      3.3.1.3开放性:整个系统是一个开放系统,兼容性强,能与其它系统互容。
      “一飞”中央控制器能扩展24组开光量输出方便以后系统扩展。软件可提供SDK开发包。
      3.3.1.4实时性:报警延时小于或等于3S。
      一飞”报警时间可调
      3.3.1.5灵活性:系统组网方式灵活,功能配置灵活;各类资源可方便融入组网方案之中
      “一飞”主机间通讯主要有三种通讯方式:RS485/CAN总线/TCP可选,灵活组网
      3.3.1.6可靠性:
      1)系统具有自诊断功能;
      2)MTBF>100000h。
      3.3.2电子围栏主机功能要求
      3.3.2.1技术Daul Pulse(每根线都有高压脉冲电5000-10000V)
      3.3.2.2配有远端控制显示键盘可实现远端操控防区开关闭、输出电压调整、报警响应时间调节,频率调整,权限密码
      3.3.2.3可用权限密码登陆的电子围栏
      3.3.2.4智能蓄电管理系统(当外界停止供电时将自动切换蓄电池工作,并自动调整输出频率,以达到更长时间的工作)
      3.3.2.5可集成其他报警系统,统一在电子围栏控制平台上显示。
      3.3.2.6电子围栏主机具备地址码功能
      针对以上3.3.2系列要求一飞可提供上海公安三所检测报告
      园区防范区域合理划分,与前端一一对应,做到报警时准确定位,并通过控制中心输出报警信息,这对于系统信号传输以及电源供应都是一个严峻的考验。但将其分为几部分,各部分分别设置周界的话会影响整体性,因此本方案设计系统仍在小区整体外围设置电子围栏探测器,但线路信号传输上可分将各个不同部位的探测器分为多组,采用总线传送至管理中心的远程中央控制器,对每个防区实行远程布防、撤防,电压显示及电压调整、报警响应时间调节,方便于工作人员操作,则每条总线上的距离均可满足系统信号传输要求,充分保证系统稳定性。对于电源部分,建议由管理中心统一供给220V电源,再由现场变为探测器工作电压为其供电,既解决了设备供电问题,又能保证整体的电源同步。招标要求上说明需要电子围栏跟监控做联动,主机和中央控制器都能跟监控做联动,考虑到线材耗损问题和布线难易度,在中心机房里用中央控制器和监控NVR做开关量的联动为合理。极大地节约了成本。
电子围栏项目总体设计
      为保证前端围栏长期可靠性和美观性,高压经过的线路全部都采用铝镁合金材料做线路导电材料,以减少回路电阻和采用抗拉断力大于45kg的φ2.0mm特殊抗腐蚀铝镁合金线丝做柔性围栏结构。导电线的延伸连接采用专用铝镁合金压接端子压接,连接处的拉断强度不小于导电线的拉断强度;所有钢材结构件均采用加厚热镀锌抗腐蚀处理工艺或采用不锈钢;所有高压电气接头均采用专用铝镁合金压线线连接器以压接方式连接。
      电子围栏分区:为了保证电子围栏的紧固,和防区范围的可视性,电子围栏项目在实施时,通常以50-100米为一个防护区,电子围栏的支架采用不锈 钢承重支架,银色十分美观且不生锈,使用寿命长。在始端、末端、转角处安装0.75mφ32不锈钢金材料的承重支架,中间处安装Φ9.5的玻纤支架,既能符合要求又能节约成本。还能够有效防止入侵者借力翻越。
      前端电子围栏防区与电子围栏主机之间均采用电子围栏专用绝缘高压线连接。高压线的芯线采用符合GB3428-82标准的美铝合金线,合金线直径为1.2mm,绝缘电压为30kV。
      为保证长期可靠性,所有电气接头均须采用压接连接方式并做好防水处理。高压回路的所有导电材料的电极电位必须基本相等,以避免电化学腐蚀导致系统的可靠性降低。铜导线及铜接头与铁、铝、锌等金属在潮湿状况下容易产生电化学腐蚀,应该禁止使用。
 售后服务承诺
      作为工程承包及供货单位,我公司将严格遵循标书及合同的规定,向业主提供系统验收合格之日起壹年的保修期内的责任和义务。在保修期之后,考虑到设备维护的连续性,建议业主与我公司签订维护合同,以确保该系统的正常运行所必须的技术支持和管理支持。保修期内或保修期后的服务项目将包括:
      6.1 服务响应
      我公司设有400免费客服电话:400-800-4911
      6.2 保修期限
      系统提供壹年免费保修.
      6.3 后期维护
      我公司将根据系统特点及经验提出建议与业主协商,对部份关键设备进行定期上门维护保养。
      6.4 技术指导
      应业主要求,我公司负责派遣专业人员及时前往现场解决各种问题。
      保修期结束后,实行终身维修服务,设备如有损坏(包括非正常损坏),将只适当收取成本费。
      如果业主的系统操作人员有所变动,我公司负责进行培训。
      我公司将优先保证用户的备件供应,并可负责为用户安装更换。
      6.5 异常情况处理
      经验表明,任何实际的系统,在运行过程都难免出现某些紧急异常情况,我公司具有处理这类突发事件的能力,建立紧急异常情况的处理保障体系。
在工程项目保修期负责条款以及保修期后的维护合同中对这类紧急异常情况的处置作出明确规定。
      6.6 系统文档的建立与保存
      我公司在系统调试交接时,将提供完整的完工图纸,软、硬件文档,操作、维护手册,设备清单等,并帮助业主建立系统的运行、管理和维护文档,以便在发生故障时能及时提供资料,迅速找到并排除故障,将损失减至更小.
附件
       7.1.附件
      我公司为了让用户放心地使用WM-B系列脉冲电子围栏,已为在中国区域销售的电子围栏系统购买了中国平安保险公司的累计赔偿金额为400万元的产品责任险,在电子围栏正常使用的过程中,造成使用、消费或操作该产品的人或其他任何人的人身伤害、疾病、死亡或财产损失,依法勘察鉴定后,中国人保成都分公司均会按照保险合同的规定负责赔偿。
      中国人保成都分公司对我们的产品进行了严格的审查后,为我司承保产品责任险。现就主要事项说明如下:
      责任范围
      由于本公司所销售的产品在约定的使用区域内发生事故,造成使用、消费或操作该产品的人或其他任何人的人身伤害、疾病、死亡或财产损失,经公         安机关或司法机关勘察鉴定依法应由贵方负责时,我方将在约定的赔偿限额内负责赔偿。
      对贵方应付索赔人的诉讼费用以及经本公司书面同意负责的诉讼以及其它费用,我方亦负责赔偿,但本项费用与责任赔偿金额之和以本保险单明细表中列明的责任限额为限。
      除外责任
      本公司不承担因错误使用产品造成的人身伤亡和财产损失
      产品的使用地区范围;中国国内。


      智能电子围栏系统设计,高性价比电子围栏系统,电子围栏系统设计,电子围栏系统改造,电子围栏系统升级,电子围栏售后维护,酒店电子围栏系统设计,宾馆电子围栏系统设计,商场电子围栏系统设计,企业电子围栏系统设计,远程控制电子围栏系统设计,远程监控电子围栏系统方案,智慧电子围栏系统改造,成都远程监控电子围栏系统方案,重庆远程监控电子围栏系统售后维修,成都远程监控电子围栏系统设计,成都远程监控电子围栏系统改造升级,什么是电子围栏系统?成都哪家弱电公司在做电子围栏系统?


相关来源:

Copyright©www.yifeicn.com ( 点击复制 )成都一飞科技有限公司

都弱电设计多少钱?成都弱电施工报价?弱电维保公司好不好?成都一飞科技有限公司专业都弱电设计,成都弱电施工,弱电维保公司,成都弱电系统集成,弱电工程公司的公司

技术支持:成都广搜天下

备案号:蜀ICP备14016099号-2
