酒店机房工程规划设计方案

来源:http://www.yifeicn.com/news412749.html发布时间:2019-01-08 00:00:00
酒店机房工程规划设计方案
      需求分析
      机房作为酒店智能化的“心脏”丨承担着整个酒店业务处理、数据交换和存储等业务,既是网络通讯中心和设备的主要汇集地,同时也要兼顾管理人员办公,其重要性不言而喻。因此,机房对安全性、可靠性、环境的温湿度等有着极高的要求。
      系统设计

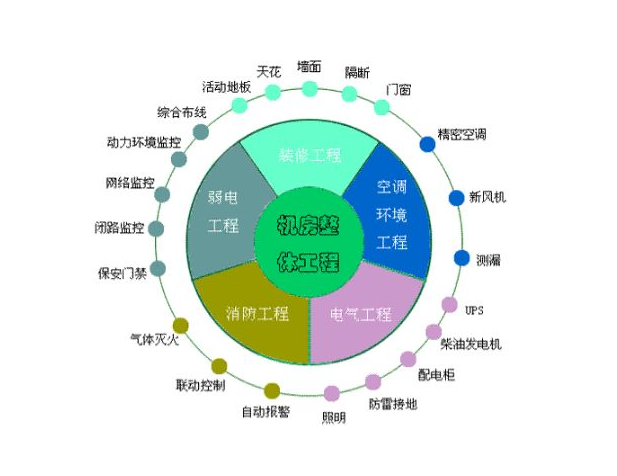

      弱电机房作为整个弱电管理中心丨我们要将它建设成为智能化系统一体的综合性机房,它关系到整个小区各通讯、网络等系统的可靠运行,因此把弱电机房设计成为:满足计算机、网络、电话、智能化控制等各种智能化电子设备及工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求的合格的现代化机房。
      机房装饰工程部分丨弱电机房的装饰工程是机房建设工程的基础,是非常重要的,机房的装饰工程做以下几个部分:防静电地板;墙面及地面处理。
      防静电地板
      机房敷设防静电地板的两个作用丨首先,由于敷设了防静电地板,防静电地板的抗静电功能也就为网络机房内的计算机及网络设备的安全运行提供了保证;其次,在防静电地板下形成隐蔽空间,可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施(插座、插座箱等),还可以在地板下形成空调送风静压箱。
      活动地板的组成
      A)抗静电活动地板板面;
      B)地板支承系统,主要为横梁支角(支角分成上、下托,螺杆可以调节,以调整地板面水平)。地板规格主要为600*600毫米。
     机房活动地板敷设高度为0.3米,活动地板安装过程中,地板与墙面交界处,活动地板需精确切割下料。切割边需封胶处理后安装,使地板安装后,协调一致,效果更佳。


酒店弱电机房搬迁设计

      产品选型
      活动地板是易于更换的丨用吸板器可以取下任何一块地板。地板下面的管线及设备的维护保养及修理是极其方便的;
      活动地板是灵活的丨当其中的某一部分需要改变,如增加新的机柜,其扩展极其方便。如需调整地板高度可任意调整;
      活动地板是牢固的丨稳定的,紧密的;
      地板安装
      活动地板安装的工艺可以保证地板的严密和稳定。调整好不会有响动和摇摆,也没有噪音。至于防鼠,则应在围护结构上解决,尽量不留孔洞。有孔洞如管、槽,则要作好封堵,要绝对保持围护结构的严密。
      机房电气工程部分
      机房配电设计
      1)机房进线电源宜采用三相五线制;
      2)机房内用电设备供电电源均为三相五线制及单相三线制;
      3)机房用电设备、配电线路装设过流、过载两段保护,同时配电系统各级之间有选择性地配合,配电以放射式向用电设备供电;
      4)机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆,敷设镀锌铁线槽SR及镀锌钢管SC及金属软管CP;
      5)机房配电设备与消防系统联动;
      6)机房配电柜设计
      机房设备配电系统
      机房设备包括计算机主机、服务器、网络设备、通讯设备等,由于这些设备进行数据的实时处理与实时传递,关系重大,所以对电源的质量与可靠性的要求最高。采用电源由市电供电加备用供电这种运行方式,以保障电源可靠性的要求。
      机房接地工程部分
      机房接地
      地线概述丨目前机房的市电供电系统采用三相五线制,送入机房。机房地线接地电阻应<>
      控制机房中的接地丨具体做法:控制机房内采用抗静电地板,在机房四周铺设接地铜排母线,用截面积为160平方毫米(40*4mm)的铜排,作为机房四周接地铜排,同时采用软铜带布成接地网,具体做法为用100*0.35mm的软铜带形成接地网,作为机房的均压等电位带。抗静电地板的支架和屏蔽层与接地网可靠连接。另外机房UPS供电系统电源插座及信号地均在最近的距离内与均压等电位带相连,避免因设备间电势差而使设备损坏。格栅接地网十字交叉处采用焊接连接;机房接地网采用镀锌扁钢或铜带与机房内的等电位联结箱相连接,然后机房内的等电位联结箱再与弱电竖井中的智能建筑工程接地铜排相联接。机房内所有机箱、机柜外壳、设备接地端子和外壳,控制器/工作站/服务器等设备的接地端子、外壳采用不小于4平方毫米的接地专用线(我们设计采用BVVB2*2.5)就近对格栅接地网可靠连接。
      途径或穿越控制机房中的其他金属管道,如逢上下水管、钢制门窗、金属材料吊顶等全部作可靠性、连续性接地连接。
      机房设备对接地系统的要求丨安装要求UPS电源输入为三相五线制,输出端为隔离变压器型,保证中线对地线电压小于1V,满足计算机系统的需要。
      均压等电位连接丨机房的各种地线间及地线与大楼结构的主钢筋之间,必须进行有效的连接,即全部采用共用接地系统,当雷电引起地电位高压反击时,整个大楼及机房呈现系统等电位,防雷系统呈现工作状态,保证网络系统的安全。关于机房设备的金属外壳接地在相关的国标与部标中均提出:机房设备的金属(导电)外壳必须接地的规定(通常称为保护接地,也就是用导线将外壳与PE线相连)。这一要求的目的是将设备外壳与地线(PE)进行等电位连接,这样不但保证了操作人员的安全(触摸外壳时不会发生触电的危险);同时还将被保护设备的外壳(对于输入、输出线)的电位处于相对稳定的状态,并将电磁干扰的大部分杂散电流导入大地。
      线路的屏蔽丨感应雷击很多是由于传输线路在交变磁场中产生感应高压,使计算机系统遭到破坏,对传输线路采取屏蔽措施,是降低感应雷击破坏的有效方法。设计机房内的线路采用穿管布线(金属软管或硬管),使每根护管两端有效接地,并与均压等电位带连接,最大限度的减少感应雷击侵入的渠道。
      系统功能
      机房是酒店的中心设施,机房的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全可靠灵活的、开放的。进行设计时实现需是实现以下功能:
      实用性和先进性丨采用先进成熟的技术和设备,满足当前的需求,兼顾未来的业务需求,尽可能采用最先进的技术、设备和材料,以适应高速的数据传输需要,使整个系统在一段时期内保持技术的先进性,并具有良好的发展潜力,以适应未来信息产业业务的发展和技术升级的需要。
      安全可靠性丨为保证各项业务应用,网络必须具有高可靠性,决不能出现单点故障。要对中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。
      灵活性与可扩展性丨中心机房必须具有良好的灵活性与可扩展性,能够根据今后业务不断深入发展的需要,扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力,提供技术升级、设备更新的灵活性。
      标准化丨在弱电机房系统结构设计,基于国际标准和国家颁布的有关标准,包括各种建筑、机房设计标准,电力电气保障标准以及计算机局域网、广域网标准,坚持统一规范的原则,从而为未来的业务发展,设备增容奠定基础。

      经济性/投资保护丨能以较高的性能价格比构建酒店弱电机房,使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转,提供高效能与高效益。尽可能保留并延长已有系统的投资,充分利用以往在资金与技术方面的投入。
