高清数字矩阵--医院高清网络监控系统设计方案

来源:http://www.yifeicn.com/news412847.html发布时间:2019-02-20 00:00:00

高清数字矩阵--医院高清网络监控系统设计方案

     结合XXX医院对系统功能的需求,经过与院方多方面讨论、沟通和仔细研究,结合我司多年的医疗系统数字监控的实施经验,我司采用数字网络化结构及新一代网络图像监控系统—AN3(安立方)数字矩阵系统,构建此项工程项目并提供解决方案。
      本项目XXXX医院网络数字安防监控系统。下面对整套XXX医院网络监控系统进行方案设计。
      医院高清监控系统设计

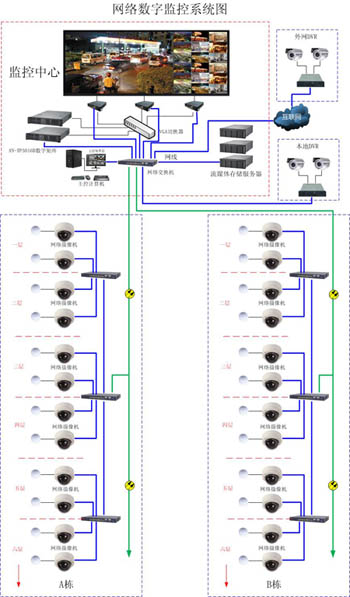

      医院监控系统采用数字网络化音视频结构,教室内配置网络球机,通过网络线连接楼层交换机,将视频图像传回监控中心。监控中心以网络数字矩阵为核心,液晶监视器为显示设备构建,如下图所示。


网络数字监控系统方案
      高清数字矩阵网路监控液晶拼接电视墙图
      设计说明:
      前端采集设计
      门诊、住院大楼、医院周边区域共配置130台高清网络半球摄像机。分别安装在门诊各楼层大厅、通道、挂号区、西药房、中药房区域,住院大楼大厅、通道,医院大门、停车场、周边等重要区域,对门诊、住院大楼各楼层大厅、通道、挂号区、各药房、取药区以及院内重要科室门口等区域进行实时监控。
      监控中心设计
      配置2台安立方AN-IP3016D网络智能数字矩阵,每路VGA输出可以同时解码显示16画面D1格式视频图像,每路数字矩阵VGA信号可进行1、4、6、7、9、12、14、16画面分割显示,两台数字矩阵可以同时在6块液晶拼接电视墙上同时显示高达96路D1格式的视频图像。2台矩阵之间无缝链接,系统自成一体,相互之间的视频图像可以自由调用很切换。
      电视墙配置一套46寸2*3DID液晶拼接屏,配置6个AN-MP2000拼接器和1台8进8出VGA切换矩阵,通过大屏控制系统,可以实现2*3液晶拼接屏可以是单屏显示任意VGA信号图像,也可以是任意的2*1拼接、2*2拼接、2*3拼接,形成格式拼接显示模式。
      中心配置2台管理主控计算机。一台作为网络监控系统控制主机,管理监控系统及数字矩阵主控系统,可对矩阵系统进行视频图像的调用、群组、分割、切换、轮巡,并对系统参数配置、权限等系统信息进行管理,操作人员通过实时浏览界面,可以轻松将视频图像切换到监控台显示器上,进行近距监视。另外一台作为1台控制液晶拼接屏的功能操作、配置、信息、控制等管理。
      AN3网络智能数字矩阵自带1000M网络接口,具备强大的实时流媒体转发和多个客户端同时访问能力,支持局域网及互联网上多个用户同时访问一路视频,具有单通道视频1对64的转发功能,即1路视频同时支持64个不同分控点同时进行访问控制。
      中心管理系统具有完善的多级权限控制体系,具有强大的多级组网管理能力,适合单个或多个中心建设管理。支持多台矩阵设备平滑接入,无缝级联,统一管理。
      全数字化技术,采用数字化技术不仅使得布线安装变得精简了,而且可以点对点的根据IP定位设备及线路是否正常工作,非常有利于后期的维护工作,同时以后再进行扩充时也无需重新布线,通过普通交换机即可简单的进行任意位置的扩充工作。
      配置一台24口10/100/1000M自适应网络交换机,作为监控中心网络链接数据交换,通过中心网络交换机组成本系统监控信息网络。
      拼接屏电视墙显示系统设计
      安立方LCD大屏幕拼接显示系统主屏由6台46寸DID显示单元拼接,边宽为3.65mm,以2×3方式拼接而成,横向2排,纵向3列,如下:



序号

项目

规格配置

1

46DID LCD显示单元

W2000

2

拼缝

7.3mm

3

拼接规模

2(行)×3(列)共计:6

4

单元尺寸

1025.653mm()×579.884mm()×200mm()

5

全屏尺寸

3076.959mm()×1159.768mm()×200mm()

6

全屏分辨率

4098×2304像素

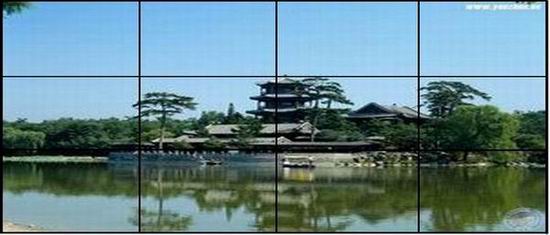

      任意选取一路信号进行整屏放大全屏模式

高清监控系统设计

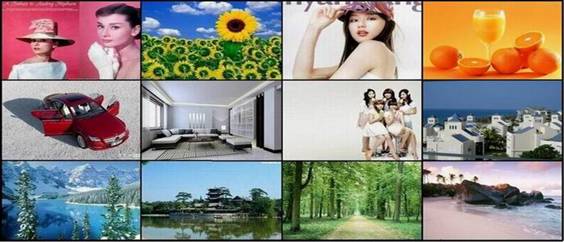

      通过矩阵,可以任意选取12路信号在液晶屏上进行单屏显示模式

高清数字矩阵监控系统设计

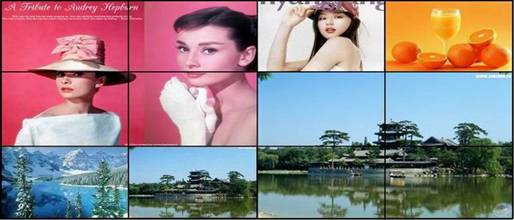

      任意选取一路信号进行3*3拼接,其余液晶屏进行单屏显示模式

数字矩阵监控系统方案

      编码及传输链路
      编码:
      采用H.264压缩格式实时网络摄像机做为系统存储和网络编码。拾音器直接接入网络摄像机,通过网络摄像机编码后,与视频同步传回监控中心。
      传输链路:
      本方案采用骨干千兆光纤网络设计,根据前端网络摄像机的分布特点,在各楼层适当弱电间内安装网络交换机,将就近的摄像机视频接入交换机即可。系统中网络视频流通过网线接入就近楼层交换机,最后楼层交换机经过光纤传回监控中心。也可以通过医院局域网传回监控中心。
      中心存储设计
      中心配置网络流媒体存储管理服务器(服务器数量根据前端监控点数量及时间确定)。网络流媒体存储服务器采用先进的磁盘阵列服务器设计,支持部件硬盘、电源支持热插拔冗余技术,不关机就可以进行部件的更换与维护,提高了系统的可用性,先进的内存热备与内存镜像技术,也提高了系统的可用性。集成SATA控制器,支持RAID0,1,5;SAS机型集成8通道SAS控制器,支持RAID0、1、10,为海量存储提供可靠、稳定的数据保护方案。中心网络流媒体存储服务器最高单机支持20个硬盘盘位,独立运行,多机叠加无缝接入。在任意流媒体存储服务器中的录像资料,通过监控中心主控系统或授权的客户端系统,都可以轻易查到并回放和下载重点录像资料。


      存储系统容量计算:
      监控录像数据的容量需求较大,我们假设按照200个监控接入点,要求采用FULL D1分辨率(720×576),1500Kbit/s实时码率,保存30天。
      单路图像一天的存储数据为:1500Kbps × 3600 × 24 / 8 = 16200000 KB
      换算成MB为:15820MB
      单路图像30天存储数据为:15820MB ×30 = 474600MB
      换算成GB为:464GB
     130路图像30天存储数据存储量为:464GB×130 = 60320GB
      换算成TB为:59TB
      如果采用1500G录像硬盘,那么需配置大约40个硬盘。
