XX酒店网络高清监控系统设计方案
一、概述
酒店是集居住、办公、餐饮、娱乐为一体的综合性建筑,其主要是为客人提供住宿、餐饮、娱乐、休闲等业务,因为其工作性质的关系,出入职员比较繁多,外埠客人又占绝大部门,因此,加强对外部职员的防范以及内部职员的治理都是必不可少的。其网络业务相应也比较多,例如监控、内网办公、Internet服务都是酒店所必需的。
二、酒店监控设计原则
2)安全性
3)先进性
4)扩展性
5)易治理性
6)经济性
在保证视频监控系统机能优异的条件下,充分考虑网络通讯的需求及整个网络的投资本钱,通过优化设计,实现监控系统和通讯网络的完美融合。
三、酒店弱电网络技术特点
酒店弱电网络系统很好的解决了上面所提到的问题,使原本复杂的网络变得更简朴,更安全,更好用。整个系统的智能治理核心是《SSC监控治理交换机》,扼要功能分析:
四、酒店网络高清监控方案
酒店监控系统设计
网络监控核心全千兆交换机
五、技术培训及售后服务
酒店的网络主要是视频监控网络、数据通讯网络:
视频监控网络通过前端视频采集设备即摄像机将现场画面转换成电子信号传输至中央,然后通过显示单元实时显示、存储设备录像存储等,实现工作职员对各区域的远程监控及事后事件查看功能。
数据通讯网络分为办公网络和客房网络,办公网络采用计算机及网络技术处理办公业务,并实现信息共享、交流和协同工作。酒店客房网络就是对外提供国际互联网络网服务的客户网络。其中商务客人一般会要求酒店提供与其办公室和个人家庭相同的高速Internet访问能力,通过无线局域网就可实现灵活且可扩展的网络解决方案。
智能弱电网络系统是把视频监控网络、数据通讯网络同一在一个平台长进行集中控制和治理,它综合显示各系统的具体信息,根据这些信息的变化情况,让网络治理者做出相应处理,系统重点融合监控网络、数据通讯网络,实现网络拓扑集中显示,NVR、IP
Camera实时检查是否正常工作,网络异常正常报警等智能化功能。
方案将遵循技术先进、功能齐全、稳定可靠的原则,形成一套系统的、完整的多业务融合的解决方案:
1)可靠性
该系统能兼容识别市道市情上绝大多数厂家的NVR、
IP Camera。能自动识别ONVIF协议的IP Camera。在网络泛起状况的话,会优先处理监控视频数据,确保数据的正确性、完整性。而且针对于IP
Camera的实时故障检查报警功能,从而为迅速恢复监控提供前提。网络传输链路采用冗余备份策略,保障系统不中断运行。
设计方案充分考虑系统安全,防止被非法入侵;治理平台进行有效的安全治理手段,能有效防备ARP 攻击、DOS
攻击及蠕虫攻击,并可以利便的实现安全配置文件的导入和导出。
该方案的技术是经由针对于安防的视频监控系统的具体分析,集先进的数据分析能力和智能识别监控设备能力于一身,体现了当前计算机网络技术的最新发展水平,适应时代发展的要求。同时,从实战应用角度出发,产品的安装调试和操纵都简便易行,轻易把握。
该方案设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和进级的可能,并根据今后该系统的实际要求利便扩展系统功能。
该产品提供了可视化的WEB
操纵界面,通过简便操纵就可以实现针对酒店的各种业务应用进行优化及隔离。展现整个网络的拓扑结构,使治理者能够对网络一目了然。
酒店的网络是集监控、上网、集中治理于一体的服务性行业,传统的网络监控等弱电系统有以下几个弊端:
1.存在监控网络、内网通讯、外网通讯等需求,网络比较复杂;
2.系统治理员通常不清晰整个网络的拓扑结构;
3.不清晰多个NVR和哪些IP
Camera之间的治理关系;
4.网络复杂的情况下,可能会有监控视频马赛克、画面延迟的情况泛起;
5.IP
Camera非正常工作,无及时报警提示;
6.网线传输间隔只能在100米内;
ONVIF协议支持识别:对于支持ONVIF协议的IP
Camera能够自动识别出来,并表明设备厂商、型号、地点等信息。
智能识别:当IP Camera开始工作,能自动识别出NVR、IP
Camera,并且标明NVR和IPCamera之间的关系,即哪些IP
Camera是受哪台NVR所治理的。
实时检查:对IP
Camera进行实时检查,当发现流量异常或是不工作了,都会进行报警提示,并可以发送报警邮件通知治理者。
同一治理:可以对多台交换机进行同时配置,例如批量进级,批量保留参数,批量上联端口设置等。
专网配置:可以通过专网配置,把监控中的NVR进行隔离,也可以对办公网络和客房网络及监控网络进行隔离,使之变成专网专用。
视频信号屏蔽:在特殊环境中,可以控制对某台或是某些台的IP
Camera进行视频信号屏蔽。
长间隔传输:支持长间隔传输,在原有100米传输间隔上增加几十米或是上百米。
本酒店共计十二层,一层为酒店大堂,二至十二层均为为客房。其中第七层有一个小型用餐区,第十一层有自助洗衣房。另十二层消防通道可纵贯顶层天台。
第二至第六层、第八至第十层、第十二层,每层均有17间客房,第七与第十一层每层只有14间客房。每层结构均为一条东西走廊。
前端摄像机分布:二至十二层,每层三只摄像机。两只针对走廊布控,一只针对电梯门口布控。一层酒店大堂共计四只摄像机。分别针对前台、大门出进口、电梯、休息区布控。另一层酒店门口外针对外部行走通道需要两只摄像机,第十二层通往天台消防楼道需要一只摄像机。电梯内需要一只摄像机。摄像机均采用网络高清摄像机,720P百万高清红外夜视机型。
监控室设计:监控室位于一楼大堂。监控室同时也为网络机房。计划采用两台24路NVR存储。要求存储时间为1个月。
供电设计:所有摄像机以及无线AP均采用SPOE集中供电方式,SPOE交换机放置于每层楼的弱电井房内。
网络系统需求:
整个酒店内部包括大堂、走廊以及房间内均需无线AP笼盖。、每间客房均需要一个网络信息点。另前台一个信息点,一楼办公室一个信息点。共计使用184只嵌入式AP,24只吸顶式AP.网络主机房设在监控室内。每层楼的弱电井房放置楼层交换机。

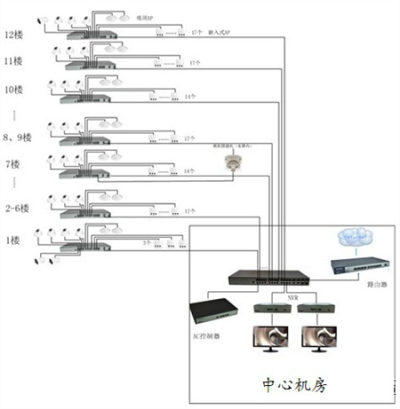

根据要求及实际情况,做出以下组网设计:
网络监控治理交换机专为构建数据网络和监控网络相融合的需求而研发设计的新一代二层全网管交换机,具有28个千兆的RJ-45接口,和4个千兆光铜复用端口。提供完备的安全策略、完善的QoS策略以及丰硕的VLAN功能,易于治理维护,满中小企业、智能小区、酒店、办公网及园区网的组网及接入要求。
先进的监控设备智能识别技术
智能识别技术是指交换机通过识别端口的数据流,将对应的接入端口的NVR、IPC进行识别显示,为流量自动提供下发优先级规则,保证监控流的优先传输来保证画面质量。同时通过设置一些安全特性,可以有效防止突发数据流量对监控流量的冲击。
技术支持与职员培训
1.
提供核心设备用户手册,外购设备与器材的使用仿单和软件的操纵使用仿单,并免费提供软件进级版本。
2.
现场安装由本公司派相关技术职员现场指导,包括设备安装、分系统调试和系统联调等。
3.
负责对甲方操纵使用和维护职员进行免费培训。使其基本了解产品的功能和相关技术指标,并能初步操纵使用;在设备调试和系统联调过程中使其能够纯熟操纵使用,并能进行简朴的维护。
4.
提供完善的技术支持和服务。
售后服务
所以产品售后服务遵循产品厂家售后规则,公司维修职员在接到通知后最快的时间做出反应,24小时内到达现场,系统从验收之日起,因为产品质量问题引起的故障,公司免费维修;保修期满后,每年按双方商定的维护费收取,零配件用度另计。
