(工程必看)弱电工程图纸中的电气符号分别代表什么?

来源:http://www.yifeicn.com/news412898.html发布时间:2019-03-27 00:00:00

(工程必看)弱电工程图纸中的电气符号分别代表什么?

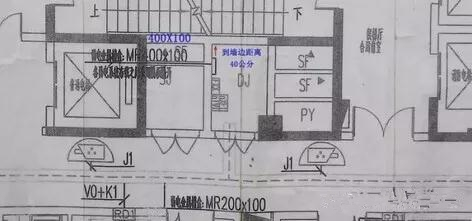

     我们经常看到一些用英文符号表示的线管敷设方式,下面我们就给大家总结了一些常用的符号表示含义,希望能对大家有所帮助。

智能弱电系统设计方案

     一、导线穿管表示
      SC-焊接钢管
      MT-电线管
      PC-PVC塑料硬管
      FPC-阻燃塑料硬管
      CT-桥架
      MR-金属线槽
      M-钢索
      CP-金属软管
      PR-塑料线槽
      RC-镀锌钢管
      二、导线敷设方式表示
      DB-直埋
      TC-电缆沟
      BC-暗敷在梁内
      CLC-暗敷在柱内
      WC-暗敷在墙内
      CE-沿天棚顶敷设
      CC-暗敷在天棚顶内
      SCE-吊顶内敷设
      F-地板及地坪下
      SR-沿钢索
      BE-沿屋架,梁
      WE-沿墙明敷
      三、灯具安装方式的表示
      CS-链吊
      DS-管吊
      W-墙壁安装
      C-吸顶
      R-嵌入
      S-支架
      CL-柱上
      沿钢线槽:SR
      沿屋架或跨屋架:BE
      沿柱或跨柱:CLE
      穿焊接钢管敷设:SC
      穿电线管敷设:MT
      穿硬塑料管敷设:PC
      穿阻燃半硬聚氯乙烯管敷设:FPC
      电缆桥架敷设:CT
      金属线槽敷设:MR
      塑料线槽敷设:PR
      用钢索敷设:M
      穿聚氯乙烯塑料波纹电线管敷设:KPC
      穿金属软管敷设:CP
      直接埋设:DB
      电缆沟敷设:TC
      导线敷设部位的标注
      沿或跨梁(屋架)敷设:AB
      暗敷在梁内:BC
      沿或跨柱敷设:AC
      暗敷设在柱内:CLC
      沿墙面敷设:WS
      暗敷设在墙内:WC
      沿天棚或顶板面敷设:CE
      暗敷设在屋面或顶板内:CC
      吊顶内敷设:SCE
      地板或地面下敷设:FC
      HSM8-63C/3P
      DTQ30-32/2P 这两个应该是两种塑壳断路器的型号,
      HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)
      DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关
      其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
      四、型号的含义
      R-连接用软电缆(电线),软结构。
      V-绝缘聚氯乙烯。 V-聚氯乙烯绝缘V-聚氯乙烯护套
      B-平型(扁形)。
      S-双绞型。A-镀锡或镀银。
      F-耐高温
      P-编织屏蔽P2-铜带屏蔽P22-钢带铠装
     Y—预制型、一般省略,或聚烯烃护套
     FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同。
     YJ—交联聚乙烯绝缘
     V—聚氯乙烯绝缘或护套
     ZR—阻燃型
     NH—耐火型
     WDZ—无卤低烟阻燃型
     WDN—无卤低烟耐火型
     例如:SYV 75-5-1(A、B、C)
     S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编
     75:75欧姆 5:线径为5MM 1:代表单芯
     SYWV 75-5-1
     S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
     75:75欧姆 5:线缆外径为5MM 1:代表单芯
     例如:RVVP2*32/0.2 RVV2*1.0 BVR
     R: 软线 VV:双层护套线 P屏蔽
     2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM
     ZR-RVS2*24/0.12
     ZR: 阻燃 R: 软线 S:双绞线
     2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM
     1、型号、名称
     RV 铜芯氯乙烯绝缘连接电缆(电线)
     AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
     RVB 铜芯聚氯乙烯平型连接电线
     RVS 铜芯聚氯乙烯绞型连接电线
     RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
     ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
     RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
     RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
     AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线
     2、规格表示法的含义
     规格采用芯数、标称截面和电压等级表示。
     ①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,
     如:4*(1*185)+1*95 0.6/1KV
     ②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,
     如:4**185+1*95 0.6/1KV
     ③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T
     矿用铠装控制电缆
     MKVV22,MKVV32  2*0.5,3*0.75,4*4,------37*1.5mm
     铠装控制电缆
     KVV22,KVV32,KVVR22  2*0.5,3*0.75,4*4,------37*1.5mm
     铠装屏蔽控制电缆
     KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
     2*0.5,3*0.75,4*4,------37*1.5mm
     铠装阻燃控制电缆
     ZR-KVV22,ZR-KVV32,ZR-KVVR22
     2*0.5,3*0.75,4*4,------37*1.5mm
     铠装阻燃屏蔽控制电缆
     ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
     2*0.5,3*0.75,4*4,------37*1.5mm
     铠装通信电缆
     HYA22,HYA23,HYA53,HYV22,HYV23   5对,10对------2400
     对,0.4-0.5-0.6-0.7-0.8-0.9线径
     铠装充油通信电缆
      HYAT22,HYAT23,NYAT53   5对,10对------800对
      0.4-0.5-0.6-0.7-0.8-0.9线径
      铠装阻燃通信电缆
      ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
      5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
      矿用铠装阻燃通信电缆
      MHYA22,MHYV22,MHYA32,MHYV32
      5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径
      铠装计算机电缆
      DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
      DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
      1*2*0.75  2*2*1.0  3*2*1.5   ------30*2*1.5mm
      铠装铁路信号电缆
      PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
      PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
      4芯-6芯-8芯-9芯------6
      3.字符电路图符号大全
      AAT 电源自动投入装置
      AC 交流电
      DC 直流电
      FU 熔断器
      G 发电机
      M 电动机
      HG 绿灯
      HR 红灯
      HW 白灯
      HP 光字牌
      K 继电器
      KA(NZ) 电流继电器(负序零序)
      KD 差动继电器
      KF 闪光继电器
      KH 热继电器
      KM 中间继电器
      KOF 出口中间继电器
      KS 信号继电器
      KT 时间继电器
      KV(NZ) 电压继电器(负序零序)
      KP 极化继电器
      KR 干簧继电器
      KI 阻抗继电器
      KW(NZ) 功率方向继电器(负序零序)
      KM 接触器
      KA 瞬时继电器 ; 瞬时有或无继电器;交流继电器
      KV电压继电器
      L 线路
      QF 断路器
      QS 隔离开关
      T 变压器
      TA 电流互感器
      TV 电压互感器
      W 直流母线
      YC 合闸线圈
      YT 跳闸线圈
      PQS 有功无功视在功率
      EUI 电动势电压电流
      SE 实验按钮
      SR 复归按钮
      f 频率
      Q——电路的开关器件
      FU——熔断器
      FR——热继电器
      KM——接触器
      KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
      KT——延时 有或无继电器
      SB——按钮开关 Q——电路的开关器件
      FU——熔断器
      KM——接触器
      KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
      KT——延时 有或无继电器
      SB——按钮开关
      SA 转换开关
      电流表 PA
      电压表 PV
      有功电度表 PJ
      无功电度表 PJR
      频率表 PF
      相位表 PPA
      需量表(负荷监控仪) PM
      功率因数表 PPF
      有功功率表 PW
      无功功率表 PR
      无功电流表 PAR
      声信号 HA
      光信号 HS
      指示灯 HL
      红色灯 HR
      绿色灯 HG
      黄色灯 HY
      蓝色灯 HB
      白色灯 HW
      连接片 XB
      插头 XP
      插座 XS
      端子板 XT
      电线电缆母线 W
      直流母线 WB
      插接式(馈电)母线 WIB
      电力分支线 WP
      照明分支线 WL
      应急照明分支线 WE
      电力干线 WPM
      照明干线 WLM
      应急照明干线 WEM
      滑触线 WT
      合闸小母线 WCL
      控制小母线 WC
      信号小母线 WS
      闪光小母线 WF
      事故音响小母线 WFS
      预报音响小母线 WPS
      电压小母线 WV
      事故照明小母线 WELM
      避雷器 F
      熔断器 FU
      快速熔断器 FTF
      跌落式熔断器 FF
      限压保护器件 FV
      电容器 C
      电力电容器 CE
