小型酒店WIFI无线覆盖及微信+PPPOE双认证方案

来源:http://www.yifeicn.com/news413021.html

发布时间 : 2019-05-31 00:00:00

小型酒店WIFI无线覆盖及微信+PPPOE双认证方案
      一、 工程概述
      客户需求是实现整个酒店WIFI无线覆盖,无线漫游,多种无线认证方式分区认证,后台广告推送等功能。结合现场勘查,制定以下方案:
      主路由采用高端工控机,能支持2000人同时在线,制作爱快软路由,可以同时支持10种认证方式,同时开启微信认证和PPPOE认证两种认证方式,对于客人可以使用微信认证上网,强制关注酒店公众号,对于酒店员工,建立员工数据库,使用工号拨号上网,后台使用的推送功能,发布广告和信息。核心采用三层交换机划分VLAN.接入采用TP-LINK TL-SL1226P POE交换机,支持简单VLAN隔离。AP则采用TP-LINK吸顶和室外AP。
酒店无线WiFi覆盖设计
      由于微信认证有三种,强制认证只对自己牌子的AP兼容,所以我们采用了第三种微信回复关键词认证的方式,但兼容性差回复慢,只好将回复的上网链接,在微信公众号内做成了菜单链接,名称一键连WIFI,提高了认证速度。
酒店无线WiFi微信认证设计

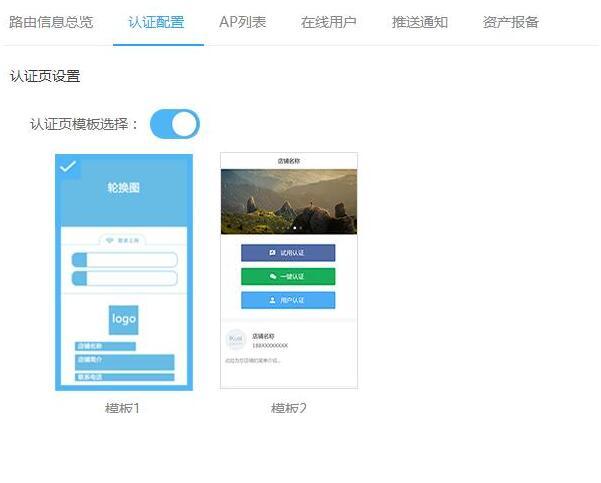

      WEB认证界面制作了酒店宣传图片及认证后跳转酒店网址的链接,方便宣传酒店。
      AP布局如下:
      大堂及过道采用吸顶式AP加POE交换机构架,酒店,第1层36个,第二层22个,第三层18个共计76个;客房每层需要8个AP,第四层到第十二层共计72个AP,
      二、 工程规划
      A、网络前期规划
      1、网络规划
      考虑POE供电交换机、无线控制器、AP接入点以及当前主路由的负载能力。根据环境结构确定AP数量,吸顶式AP空旷环境覆盖直径20-30M。本AP内置专为吸顶式安装设计的专业天线,可将无线能量聚集在吸顶AP的正面,提高AP覆盖区域内无线信号质量;内部天线科学布局,降低同频干扰,提高传输性能
      2、布线规划
      局域网交换机之间根据距离确定传输介质(光纤或以太网线),大于100M的距离需使用光纤传输,收发设备可选用光纤收发器或交换机插光纤模块收发;100M范围内可使用以太网线传输。
      POE供电交换机到AP之间采用标准POE供电,传输距离100M以内,网线质量差异会产生一定衰减,工程使用超五类网线,范围在60M以内。合理规划供电交换机位置确保供电及数据传输稳定有效。
      3、AP位置与MAC地址记录
      由于AP使用数量较多,安装前需记录每个位置AP对应的MAC地址,方便后续在AC(无线控制器)中备注。
      B、网络后期调试优化
      1、交换机端口隔离及AP内部隔离:
      在大型网络中,有线和无线广播流量较大,为了避免大量广播影响AP正常工作,需在交换机做端口隔离配置,连接AP的各端口相互隔离,仅与上联口通信,同时在AC中无线配置开启无线网络内部隔离。
      2、信道隔离:
      所有AP通过AC统一配置,AP发射功率线性可调,可根据实际环境,合理调整AP发射功率,降低无线同频干扰,相邻AP及上下层对应位置AP使用1、6、11三个信道岔开
      吸顶式AP信道隔离,如果控制器有自动功能可以忽略这步。
      3、AP定时重启:
      AP内置硬件看门狗电路,当设备异常时,无需人工干预即可自动重启,降低网络维护工作量和费用。同时AC控制器也支持AP定时重启(设定00点),保障无线网络高效运行。
      4、性能效果测试
      工程实施完毕后,客户可使用手机APP软件"WIFI分析仪"或笔记本无线信号测试软件"WirelessMon"等常用测试软件测试覆盖范围内各点位信号强度,

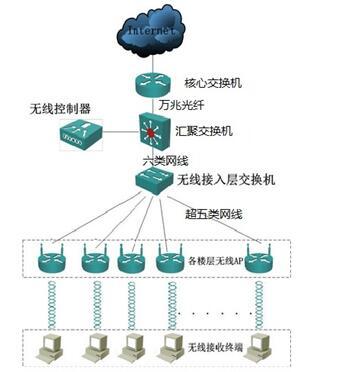

      三、 无线施工拓扑结构
酒店无线WiFi覆盖设计
      备注:1.无线施工拓扑图如上图,无线系统完全借助于客户的有线网络资源进行系统拓展,适当的扩大IP地址容量,增加网络带宽。
      2.如上图所示,连接外网的主路由,同时在核心交换机下面再串接多台高性能无线接入层POE交换机,来支撑整个无线系统的正常运行。主交换划分VLAN,实行分区。病区,行政区,院区大院等
      3.借助于AC对所有的无线AP进行统一管理、统一调配,彻底实现无线漫游。
划分VLAN分区。
      四、 后期维护方式及费用收取方式
      公司对销售的产品提供2年质保(网关,交换机),对工程所涉及的线路及设备保修期限为自交工之日起2年内。(硬件保修2年,人为损坏无质保)对保修范围内的硬件,不收取任何费用。如增加设备,更改线路费用则另行计算。

      2年后公司对贵单位提供技术维护,但要收取维护费用,收费方式按年结算,为总工程款的4%收取,具体收取时间合同商议(硬件损坏,维修更换费用另算)。
