数字可视对讲系统

来源:http://www.yifeicn.com/news412735.html

发布时间 : 2018-12-28 00:00:00

数字可视对讲系统

     目  录
      前 言 1
      数字对讲系统对比模拟对讲系统的优势 1
      我公司数字对讲系统技术优势 2
      1. 系统概述 3
      1.1. 数字对讲系统的发展概述 3
      1.2. 系统特点 4
      1.3. 系统设计依据 5
      1.4. 系统设计原则 5
      2. 方案设计 6
      2.1. 工程概述 6
      2.2. 系统设计 6
      2.3. 系统结构示意图 6
      2.4. 可视对讲功能 7
      2.5. 手机APP软件 9
      3. 系统相关设备技术参数 10
      3.1. 室内机Q9V862-7 10
      3.2. 单元门口机/围墙机 Q9T939-7 10
      3.3. 中心管理机Q9G104-7 11
      3.4. 中心管理软件 12

      背景
      目前,数字化智能小区建设在全国范围内迅速开展起来,利用现代科技,为小区居民住户提供保安、生活、消费、信息等多种服务,提供一个安全、舒适生活环境,已经被众多房地产开发商所认识。在激烈的房地产市场中,加大小区住宅的科技含量,建设适用的“数字化智能化”小区,满足新形势下市场要求,已经成为房地产建设中亮丽的风景线,成为房地产销售中新的卖点。
      衷心感谢贵公司提供的宝贵机会,我们将根据Q9数字可视对讲项目的具体要求及相关标准,为此次项目制定详尽的数字可视对讲方案。我公司会以优质的产品、专业的技术、丰富的工程经验,为建设高品质的智能化小区而服务!
      数字对讲系统对比模拟对讲系统的优势
      数字可视对讲系统经过10多年的发展与完善,在综合造价上基本与传统模拟对讲系统持平,稳定性与功能性方面远胜于模拟系统。相对模拟系统,数字可视对讲系统具有以下优势:



比较项

模拟对讲系统

数字对讲系统

抗干扰能力

容易受强磁、强电干扰

数字信号不受干扰

故障隔离

故障易串扰,不能有效隔离

故障完全户户隔离

系统占线

总线结构容易呼叫占线

星型结构不占线

故障设备巡检

不具备

具备

软件远程升级

不具备

具备

三网融合网络

不能借用

可借用,节约布线成本

系统稳定性

层间设备多,系统稳定性差

层间设备少,系统稳定可靠

防雷击防静电

总线技术,防护性差

电信交换设备,防护性好

联网适用场所

不适用分期开发小区

适用于任何类型小区

施工维护可靠性

连接复杂,可靠性低,维护量大

标准网络,可靠性高

      我公司数字对讲系统技术优势

      相对于其他厂家的数字对讲系统,我公司数字对讲系统具有以下技术优势;

序号

内  容

1

TCP/IP网络传输方式,网络到户

2

所有设备均为数字产品设计,包括别墅门口机、室内分机,稳定可靠

3

LINUX操作系统稳定可靠,防止病毒侵入。

4

硬件看门狗等多重技术手段实现故障自检,保障产品稳定运行

5

系统寻址可脱离PC独立运行

6

支持多用户同时呼入,可多管理机同时运行,实现呼叫排队

7

采用符合ITU标准的国际标准协议

8

独特的回声抵消处理功能

9

门口机具备高等级防护,防水、防尘、防拆。

10

可升级云对讲呼叫手机APP,手机可以做付机使用。

11

可扩展指纹和人脸识别实现开门


      1.系统概述
      1.1.数字对讲系统的发展概述

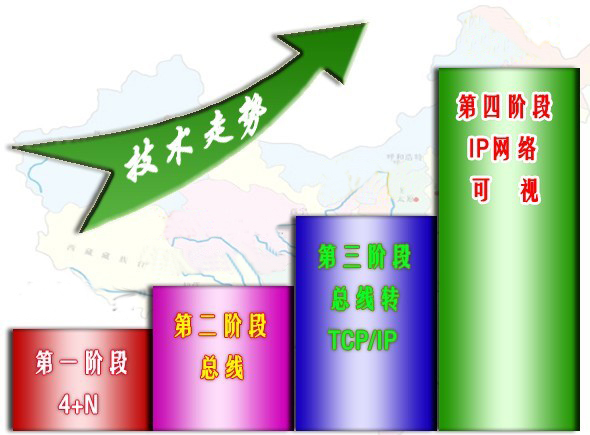

      数字楼宇可视对讲属于楼宇可视对讲系统发展的终极阶段,即第四个阶段。前三个阶段分别是分散控制阶段(4+N)、现场总线阶段、总线转TCP/IP阶段,数字网络楼宇可视对讲它全面解决了语音、视频、数据在远距离大规模系统的传输问题。

楼宇可视对讲系统设计

      本公司数字可视对讲系统是一种创新的、全业务的IP数据业务网,它在现有的可视对讲系统基础上,利用宽带网络数据传输平台,以话音通信、视频通信和数据通信为基本手段、以信息存储转发应用共享为可选手段,通过各种可视通信终端,每个用户分配一个的可视通信号码,向用户提供大楼和小区的可视对讲、信息发布等多种服务,真正实现“IP智能可视终端”和“数字化家庭”。
      该产品在国际行业内处于技术领先水平,拥有产品自主知识产权及多项产品技术,外观专利。
      1.2.系统特点
      1.2.1.网络传输方式
      数字可视对讲系统使用TCP/IP网络传输方式,完全实现网络到户。
      数字可视对讲系统具有开放性、可扩展性,集可视对讲、安防报警、信息发布、留言等系统于一体;由于本系统采用国际标准协议,使系统具有非常好的扩展性。
      1.2.2.信号传输方式
      数字可视对讲系统的音频、视频和控制信号都采用数字信号传输,本系统是集图像、语音和数据于一体的多媒体系统。
      我公司数字可视对讲系统采用的是国际电联协议体系,采用IPv4协议。
      1.2.3.特色功能介绍
      我公司数字可视对讲系统可完全脱离PC运行,增加了整个系统的稳定性和可靠性;系统具有信息发布、留言、留影等各种功能。
      系统可以设置主机、分机,被呼叫时,主机和副机同时响铃,主副机都可以接听。
      1.2.4.克服占线问题,用户间通话不会占线
      克服总线对讲系统做出现的占线问题,数字可视对讲系统采用星型网络结构,通过TCP/IP网络传输实现点对点呼叫,用户间的通话不会占线。
      允许多个访客在不同的入口呼叫不同单元的住户,相互不影响。
      1.2.5.采用国际标准接口即插即用、兼容性强
      系统设备只需要门口机、室内分机和管理中心,不需要隔离器、联网切换器等层间设备,设备简单明了,安装简便,大大降低了施工难度和设备的故障率。所有设备都使用国际标准接口,维护、保养及扩容都非常方便。
      1.3.系统设计依据
      1、JGJ/T16-92《民用建筑电气设计规范》;
      2、GA/T72—94《IP网络可视对讲系统电控防盗门通用技术条件》;
      3、《住宅小区智能化建筑设计标准暂行规定》;
      4、ITU标准集。
      5、GA/T260-2001《彩色可视对讲系统》规范要求;
      6、其它相关质量标准:欧洲标准EN81、国标GB/T7588、EIA/TIA/ISO/3P…
      1.4.系统设计原则
      1.4.1.可靠性原则
      系统所选用的技术及配套设备必须成熟可靠,以保证整个系统的长期正常安全运行,及时处理异常事故,达到电信级的可靠性。
      1.4.2.先进性原则
      整个系统构成技术先进、应用灵活、扩展方便,还需要和其它系统相联接。
      1.4.3.实用性原则
      系统设计考虑到用户的使用和投入使用后的维护方便,尽量减少最终用户全寿命周期成本,向网络维护单位提供一个可管理、可运营、可维护、可升级、可盈利的一体化解决方案。
      1.4.4.美观性原则
      考虑到是用于家庭的产品,应美观大方、自然和谐。
      1.4.5.经济性原则
      考虑了系统的经济实用性,追求最大限度的节省投资。
      2.方案设计
      2.1.工程概述
      针对Q9数字可视对讲系统中项目的定位和招标文件的实际要求,同时,结合我公司对于楼宇可视对讲系统设计的理念和多年来在社区智能化工程建设中的经验,此次系统设计采用数字可视对讲系统。
      采用的数字可视对讲系统将通信、计算机和自控等先进技术运用于Q9数字可视对讲系统中项目的智能化系统的设计和建设中,通过有效的信息传输网络、系统优化配置和综合应用,向住户提供先进的安全防范、信息服务、物业管理等方面的功能,建立一个沟通住户与访客、住户和小区管理中心、住户和外界的综合服务系统。我公司将按照以人为本的思想,致力于创造崭新的居住理念,建设优美舒适的社区环境。
      2.2.系统设计
      数字可视对讲系统设计采用计算机局域网联网方式,通过TCP/IP方式传送音、视频等信息,纯数字信号传输。系统可实现信息发布,语音留言、安防报警等功能,系统可脱离PC运行。
      本系统组成主要是由:管理中心系统服务器、中心管理机、围墙机、单元门口机及各用户室内机组成。

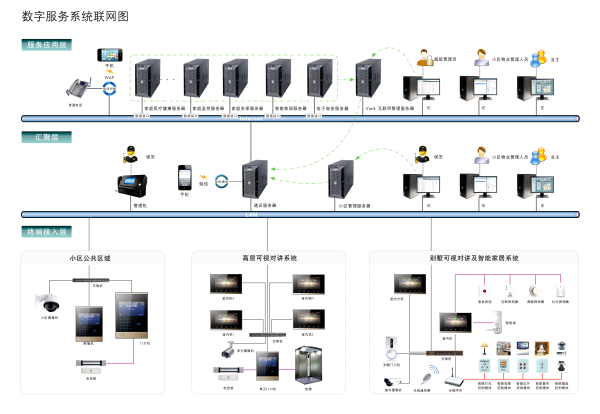

      2.3.系统结构示意图

楼宇可视对讲系统设计

      2.4.可视对讲功能
      2.4.1. TCP/IP联网方式
      数字可视对讲系统,全部采用TCP/IP联网方式,通过小区局域网实现对讲功能,所有音视频和数据信号都通过数字压缩及传输。
      采用IPv4协议,可升级到IPv6,支持UDP,PPPoE,DHCP,HTTP;
      视频支持 H.263,H.264等传输协议;
      音频支持G.711,G.723等传输协议。
      2.4.2.低施工、低维护
      使用国际标准网络接口,施工维护,保养更方便。采用网络布线,比传统的系统的结构更加降低工程成本;维护扩容都非常的方便。
      2.4.3.开锁功能
      住户通过家里的网络数字可视对讲分机确认来访者身份后,可以通过室内分机打开楼宇单元出入口电控锁,也可以实现密码开锁和IC、ID卡感应式开锁, 密码可以通过管理中心重新设置。
      2.4.4.户户对讲功能
      用户室内机不仅可以和门口机、围墙机、管理机进行可视对讲,而且还可以和其他用户室内机进行户户对讲。
      2.4.5.安防报警功能
      室内分机集成了紧急报警功能,在突发情况下,住户可通过使用紧急报警功能报警至小区管理中心,也可以与管理主机进行双向对讲,系统配置有电子地图当有住户报警时会自动在计算机上显示住户房号并弹出报警电子地图,并打印报警信息。
      2.4.6.留影、留言功能
      室内机可设定多种接听模式,当住户不在家时,可设计为语音留言的方式接听,访客可以进行留影、留言,用户回家后系统指示灯提示住户收听视频留言。带摄像头的室内机可以室内机留影,用于离家后显示给访客观看。
      2.4.7. 通话记录功能
      室内机能够自动记录通话情况,可以查询未接来电、已接来电、已拨电话的记录,并且能够显示准确的记录时间。
      2.4.8.信息发布功能
      系统可以具有信息发布功能,既可以发布文本信息(例如小区的停水停电,天气预报,物业报修等信息),也可以发布图片资料(宣传或广告图片),即可以单发(一次对单个用户发送信息),也可以多发(一次同时对多个用户发布信息)。 并对无线家电控制功能保留有扩展接口;室内机收到信息后,立即提示。
      2.4.9.紧急广播功能
      小区物业如果有紧急事情通知住户,可以使用紧急广播功能,可以方便快捷地把需要通知的消息传递给各住户。
      2.4.10.在线升级功能
      为了保证用户使用系统的应用效果,系统具有在线自动功能升级功能。系统的升级补丁及版本升级均通过网络自动更新,无须更改硬件,使得系统的维护更加方便完美。
      2.4.11.防病毒功能
      系统采用嵌入式操作系统,对通用主流病毒具有免疫能力。可以有效的防止病毒的入侵。
      2.4.12.系统信息存储
      各类对讲呼叫、留影、留言、门禁、安防报警信息和管理中心操作人员的操作情况均有记录,并存储于管理中心数据库中,可供随时读取调用。
      2.4.13.电梯联动功能
      访客呼梯功能:
      当访客通过对讲单元门口主机呼叫住户时,经过住户的确认,从室内的对讲分机按开锁键,输出信号经过单元门口机网络传至门禁系统梯控制器,门禁梯控制器将电梯停至访客所在楼层,访客进入电梯后按动相应的楼层按钮,电梯就只到达该楼层。
      业主招梯功能:
      业主通过室内机招唤电梯到达预定楼层等候,结合数字可视对讲系统,将对应楼的对讲单元门口机采用网络方式与门禁梯控制器相连。当业主在自家中要乘梯外出时,只需在家中对讲室内机处按呼梯按键,将有一部空闲电梯自动运行到该楼层等候,业主进入电梯刷卡即可激活对应楼层按键乘梯。
      2.5.手机APP软件
     主要功能:
     1). 具备支持IOS和Android多个版本,可适用于绝大部分的智能手机。
     2). 通过移动终端实现与岗亭门口机通话,实现远程开锁功能。
     3). 具有监视岗亭门口机音视频功能,具有移动终端密码开锁功能,支持
     铃声及通话音调节。
     4). 一户房号可绑定多个账号,具有访客呼叫轮呼多账号功能。
     5). 物业通过云端信息发布,移动终端快速实现物业信息查看。
     6). 用户端所有操作信息全纪录。
     7). 通过手机4G/WIFI信号接入系统。

     8). 良好的交互界面,使用方便,软件升级功能。

      3.4.中心管理软件
      本管理软件具有高可靠性,全中文菜单式操作界面,操作更方便;具有网络状态实时监控功能,对讲终端机断线、断电及数据线路不通时可以即时显示,便于管理;本系统自动保存呼叫记录、报警记录及操作日志,记录不少于一万条,便于检索。其他具体功能如下:
      1). 适合于windowsXP、windows7等操作系统
      2). 支持报警信号的接收
      3). 系统用户管理功能:
      系统分为管理员用户和操作员用户二种。管理员用户可修改系统参数、添加或删除操作用户。操作员用户只能进行一些简单的打印、查询操作。
      4). 信息发布功能
     系统广播功能可实现“文本”或“图片”二种文件格式的信息内容。信息的发布方式分为“点播”和“广播”二种。
      5). 地址管理功能
     地址管理的功能主要是为了方便管理小区所有系统设备的信息,其中包括了门口机的号码、单元的IP地址、使用权限等信息。
      6). 上报信息功能
      主要是记录各个室内机的报警信息等各类信息。
      7). 网络状态自检功能
      系统具有自动检测的功能,此功能会在设定的时间内对所有的单元进行联网检测。如果检测出某一个单元联网连接不成功,系统就会发出警报。
      8). 住户信息管理功能
      进入信息管理模块后,可以很清楚的看到小区内所有住户的信息包括有:姓名、性别、出生日期、电话及、住户地址等。
      9). 呼叫记录
      呼叫记录主要是把单元门口机和围墙机呼叫室内分机的对话进行记录,记录的信息包括了呼叫的时间、位置等。此功能还记录了管理软件发布信息的内容及时间。
      10). 系统日志
      记录了所有登录用户每一次登录管理软件的时间及操作内容,加强对系统维护人员的管理。
