全数字可视楼宇对讲系统

来源:http://www.yifeicn.com/news412736.html发布时间:2018-12-29 00:00:00

全数字可视楼宇对讲系统


目    录
       一、 概述 3
       二、 数字楼宇对讲系统解决方案 3
       2.1 系统的设计应遵循以下原则 3
       2.2 设计根据 5
       三、 项目需求分析及功能设计说明 6
       3.1 项目设计需求分析 6
       3.2 功能说明 6
       3.2.1 可视对讲功能 7
       3.2.2 门禁开锁功能 8
       3.2.3 安防报警功能 9
       3.2.4 多媒体信息服务功能 10
       3.2.5 家庭监控功能(扩展功能) 11
       3.2.6 电梯联动控制功能(扩展功能) 11
       3.2.7 家电控制功能(扩展功能) 12
       3.2.8 电动窗帘控制功能(扩展功能) 13
       3.2.9 场景控制功能(扩展功能) 14
      四、 系统布线及线缆选择 27
       一、概述
       小区可视对讲系统首先从国外发达国家引进,但在国内得到了高速的发展。国外的可视对讲主要应用于独栋公寓或别墅,所以系统联网的要求一般都不高。而国内的可视对讲系统一般都应用于大型小区,很多都是几千户甚至上万户的小区。传统的小区可视对讲系统都是基于模拟音视频信号加低速率的数据通讯信号(一般为RS485通讯)的系统,这种传统的系统不仅要专为其铺设大量的联网视频线和音频线及数据线,工程调试的工作量大,很难维护,而且由于模拟音视频系统同一时间只能传输一路音视频,对于有着较大用户容量的大型小区,系统总线占线问题就越来越突出。
      随着数字多媒体处理技术的发展,音视频的数字化处理己经在互联网、移动电话的4G网络等领域普遍应用,数字化处理后音视频信号不仅使传输的物理网络大大简化,而且允许多路通道同时传输,可以彻底解决总线占线问题。正是基于这样的原因,将音视频信号数字化处理,对目前的传统模拟可视对讲系统进行数字化升级,已成为小区可视对讲系统发展的一种趋势,反映在市场上的结果就是,己有越来越多的可视对讲厂家开发出纯数字的可视对讲系统并逐步应用到实践中。
      Q8I系统是基于RTOS系统研发的一套将智能家居控制系统与网络应用进行有效结合的新型智能家居系统。主要集通话、监视、开锁;呼叫管理中心功能;免打扰功能;户户对讲功能;8防区报警功能;IP监控功能;信息接收和查询;留影留言功能;多媒体影音播放功能;智能家居控制功能;电梯联动控制、等功能于一体。随着互联网技术的发展,宽带网络已成为许多小区基础设施的基本组成部分,而全数字联网对讲系统与小区中的宽带系统的物理结构是完全相同的,因此我们的全数字可视对讲联网系统可以与电信运营商协商将我们的对讲系统与小区的宽带网络共享同一个网络,真正实现小区的数字化。
       二、数字楼宇对讲系统解决方案
       2.1系统的设计应遵循以下原则
       按照“严密、合理、可靠、经济、完善”的设计思想,努力做到安全、周密,兼顾其它,考虑到系统的对象是一个智能化住宅小区,对讲系统的目的除了维护大楼的安全、正常生活以外,另外一个同样重要的目的是服务于管理、给管理提供现代化的手段。
      技术和设备的先进性
      作为一座智能化住宅小区,对讲系统的先进性应是小区现代化的基本特征,也是系统可靠性的保证。同时先进的系统设计也是灵活性、兼容性和可扩充性的保证,系统设计时,在保证其安全可靠的前提下,尽可能选用当今世界先进的技术。
       系统的可靠性
       对讲系统若设计时不采用成熟的技术,可靠的设备,一些细小的失误或技术上潜在的问题将会带来不可估量的损失,甚至灾难性的后果。因此,我们认为可靠性是系统设计中需首先考虑的因素。设计时必须选用可靠的设备,成熟的技术,以保证系统的可靠性。
       经济性原则
       大限度的节省投资是对讲系统设计的基本要求,也是我们工程设计的一个基本目标,本着用户至上的原则,在选择系统结构及选购系统设备时,我们尽量选择性能价格比高及售后服务有保障的设备和供应商,而不是盲目追求名牌与时髦。
       系统的弹性和扩展性
       整个系统应具有扩展功能。随着技术的不断进步,经济形势的进一步好转和使用管理的要求,原来建立的系统的容量和功能上经过若干年后,往往都不能满足发展的需要,扩展系统规模几乎是必须的。因此,在设计中重点考虑系统应有较强的扩展功能,并留有一定余量。
       操作简便且易于掌握
       系统的设计,要求在操作人员与设备之间建立起友好的界面,使操作者无论对系统的设置还是日常的运行,通过键盘进行简单的操作即可完成。即使对没有接触过此类设备的操作者,只需稍加培训,即能掌握操作。
       系统的实用性
       整个系统必须满足用户所提出的要求,避免系统资源的浪费。
       系统易维护性
       任何一个子系统出现问题时,其它子系统和主系统均可正常工作。
       系统的完整性
       设备齐全、功能完善、综合管理。
       2.2设计根据
       本系统依照中华人民共和国公安部安全行业标准及市公安局、技防办关于可视对讲系统的有关规定,结合本住宅小区具体的要求和户型结构,并根据“DNAKE”多功能楼宇可视对讲及门禁系统技术标准设计。
      《全国住宅小区智能化系统示范工程建设要点与技术导则》
      《民用建筑电气设计规范》JGJ 16-2008
      《国家公共安全行业标准》GB50198-2011
      《楼寓对讲系统 通用技术要求》GB/T 31070.1—2014
      《楼寓对讲系统安全技术要求》GA 1210-2014
      《智能建筑设计标准》GB/T50314-2006
      《安全防范工程程序与要求》GA/T75-94
      《防盗报警控制器通用技术条件》GB12663-2001
      《外壳防护等级(IP代码)》GB4208-2008
      《自动电话机技术条件》GB/T 15279-2002
      《入侵报警系统技术要求》GA/T368-2001
      《安全防范系统通用图形符号》GA/T74—2000
      《智能建筑工程质量验收规范》GB50339-2013
      《安全防范工程技术规范》GB50348-2004
      《建筑物电子信息系统防雷技术规范》GB50343-2004
      《信息技术设备安全 通用要求》GB 4943.1-2011
      《联网型可视对讲系统技术要求》GA/T678-2007
      《快速以太网标准》IEEE802.3U
       及相关规定设计。
       三、项目需求分析及功能设计说明
       3.1项目设计需求分析
       本次设计XXXXX小区,公寓楼4栋。公寓楼计2个梯位,计390户;系统设计采用全数字可视对讲联网系统,系统基本配置如下:
       1.每个楼梯口安装1台公寓楼智能门口主机,2个梯位,计2台。单元门口主机内置门禁刷卡模块。
       2.小区的设备管理房安装1台对讲管理中心机(Q8IG103-10)及管理电脑。
       3.每个住户室内安装数字智能终端机(Q8IV862-7)1台,390户,共计390台。
       4.每个公寓楼梯口每台门口机安装主机电源(P13-1)1台。
       5.单元梯位每4户安装终端电源(12V/3A)(P13-1)1台。
       3.2功能说明

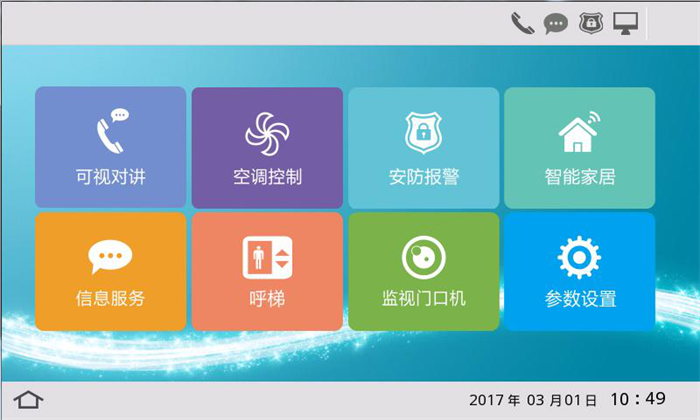

       设计对象为公寓楼住宅,设计选用智能控制终端,具备与门口机/围墙机通话、监视、开锁;呼叫管理中心功能;免打扰功能;户户对讲功能;8防区报警功能;IP监控功能;信息接收和查询;留影留言功能;多媒体影音播放功能;;智能家居控制功能;电梯联动控制.依据智能家居的系统设计要求,结合目前智能化系统的行业标准以及我司多年智能化系统设计的经验,对住宅智能化系统的规划如下:



智能化全数字楼宇对讲系统设计方案

      3.2.1可视对讲功能
       1.访客与住户通话
       来访者在小区入口通过围墙机呼叫住户,住户可通过语音对讲与视频监视确认访客身份,经确认后用户按开锁键为来访者远程开锁,来访者进入园区;来访者到达单元门口时,通过门口机再次呼叫住户请求开锁,住户确认后可按下开锁键为来访者远程开启单元门锁;如有需要,住户可再安装门前机,来访者到达住户门口时按下门前机的按键,住户可通过语音对讲与视频监视来确认后开门。
       2.访客与管理中心通话
       当被访住户不在家时,来访者按围墙机或门口机上的呼叫中心键呼叫管理中心机,管理人员通过语音对讲与视频监视确认访客身份,管理主机可为合法的来访者远程开锁。
       3.住户与住户之间的户户通话
       小区内任意一台室内分机均能呼叫其他住户室内分机,进行语音通话。并且不影响其他住户室内分机的使用。
       4.住户与管理中心通话
       小区内任意一台室内分机均能与管理中心机进行双向语音通话。住户呼叫管理中心机时,管理中心机显示住户房号。管理中心呼叫住户时,室内分机显示管理中心来电。

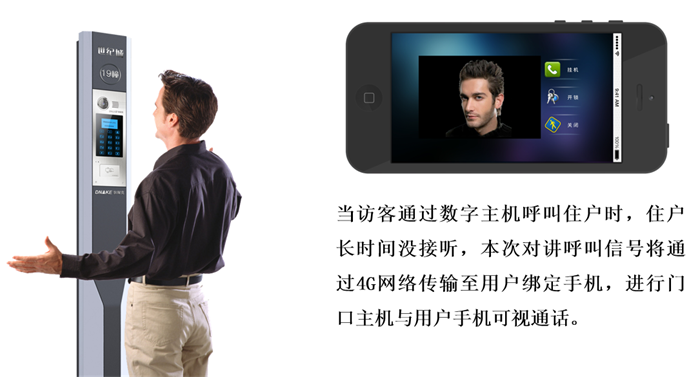

       5.手机APP可视对讲
       数字智能终端支持手机的无线接入,当来访者呼叫数字智能终端时,住户可以轻松使用身上的手机与来访者进行无线可视通话与开锁,不必走到客厅来接听,真正实现数字楼宇对讲的智能化。


智能化全数字楼宇对讲系统设计

      3.2.2门禁开锁功能
      1.刷卡开锁
      可通过在围墙机/门口机对应区域刷感应卡开锁。系统联网时,围墙机/门口机卡号数据可与管理软件进行数据共享同步,方便在管理中心统一管理。住户进行刷卡操作后,管理软件会保存该围墙机/门口机刷卡历史信息。围墙机/门口机和中心管理主机均可对住户进行发卡。
      2.密码开锁
      可通过在围墙机/门口机键入密码打开门锁。每台围墙机/门口机可设置10组密码。
      3.指纹开锁
      通过在围墙机/门口机输入指纹打开门锁。每台围墙机/门口机可设置1750指纹。
      4.远程开锁
      来访者呼叫住户后,住户确认来访者身份,按下室内分机开锁键,门锁即自动打开。当住户遗失或忘记带IC卡、遗忘开锁密码无法开门时,可呼叫管理中心,管理员在确认身份信息后为住户进行远程开锁操作。
      3.2.3安防报警功能
      提供有线8防区,8路输入,外接各种安防探测器与警灯、警号;防区可以分三道防区,外界周界红外对射形成第1道防区,门窗等安装门磁或者幕帘探测器组成第2道防线,室内重要部位设置探测器形成第3道防线;厨房等区域加装煤气探测器,每个区域都安装上火灾报警发生器保证财产及生命安全。
      所有幕帘探头、煤气、水浸、紧急按钮等报警设备报警时,智能终端有声光报警提示,智能终端能发送报警信号到管理中心,同时扩展将报警信息通过网络远程传输到用户设定的手机上。

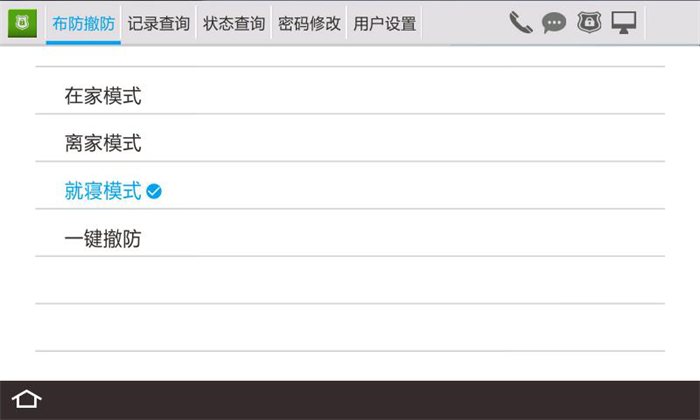

      布防方式要分为:在家、休息、出门、自定义等多种方式。
      可以在室内智能终端机上自行设置、修改防盗报警系统布防撤防的住户密码。
      可以实现撤防、布防,以及紧急求助按钮使用方便。
      用户可查询报警类型、报警点、报警时间。
      触发警情后通过网络向保安中心报警,管理机能接收小区内所有住户的报警。各住户呼叫(或报警)时,管理机可显示房号,并记录报警信息。


智能化全数字楼宇监控系统设计

      3.2.4多媒体信息服务功能
      (1)信息发布功能
      物业管理部门可通过信息发布系统发布小区公告,天气预报,社区服务,水电费收缴等信息。方便物业管理部门与业主之间的沟通。
      (2)访客留言、留影功能
      当来访者呼叫业主时,若业主不在家未有人接听时,系统可提示来访者进行语音留言,留言信息会自动保存至服务器,业主回家后可进行收听相关的留言信息,确保不丢失每个来访记录。
      图像特别设计的留影功能,若住户不在家时,当有访客来访,系统将自动抓拍并存储来访者图像,方便住户事后查询和联系,即使住户在家,存储的来访记录也增强了安全防范保障。
      (3)住户留言功能
      语音留言服务,可录制不同信息留言,并有留言提示功能。
      (4)免打扰功能
      具有免打扰功能,以保证您安静的休息环境。
      3.2.5家庭监控功能(扩展功能)
      1、安防监控:智能家居终端可以监看8路的IP摄像机信号,您可以使用它随时查看周边情况,多方位监视和防御不法分子入侵,给您更加安全自在的享受。
      2、儿童监看:智能家居终端还将是您的儿童照看专家,有了它,妈妈就可以安心的去看报、休息,上网,做家务。为您带来更多的自由空间。
      3、老人监看:智能家居终端还将是您的老人照看专家,有了它,家人就可以安心的去看报、休息,上网,做家务。为您带来更多的自由空间。
      3.2.6电梯联动控制功能(扩展功能)
     (1)开门呼梯:住户在单元门口将门禁卡靠近门口机读卡区域刷卡,门口机门禁控制器根据门禁卡授权识别并验证正确后,控制大门开启,同时发出控制信号使电梯下行至门口机所在楼层。对于访客,先使用对讲系统呼叫住户,住户确认访客身份后,通过对讲室内机按开锁键开启单元大门,同时发出控制信号使电梯下行至门口机所在楼层。
     (2)刷卡乘梯与对讲联动:住户进入电梯轿厢中,将门禁卡靠近电梯控制面板门读卡区域刷门禁卡,电梯控制器根据门禁卡所授权的楼层信息送出可以到达的楼层信号,住户再按所授权的楼层数字键后电梯启动,其他未授权的楼层,住户无法按键登记运行电梯。对于访客,先使用对讲系统呼叫住户,住户确认访客身份后,通过对讲室内机按开锁键开启单元大门,电梯联动控制器送出客人可以到该层的信号,客人进入电梯后,按下住户所住楼层的按键后电梯启动,而其他未授权的楼层,访客无法按键选择。
     (3)住户呼梯:住户可在室内通过室内机召唤电梯,当住户要出门时,可先通过室内机的呼梯功能使电梯提前到达住户所在楼层,避免了住户在电梯门口长时间的等待。
      3.2.7家电控制功能(扩展功能
      对于像空调、VCD之类的电器具有红外遥控功能,我们可以采用红外模块将其自身配备的红外遥控器的控制指令学习过来,从而可对其进行控制。
      对于所有可以通过控制电源的通断可以控制的电器,可以通过继电器模块实现控制,同时可以通过无线模块和场景模块扩展多种控制方式。
      具体实现功能特点:
      1.智能家居系统通过家庭智能终端可方便地管理家中所有的智能家居模块,实现单独控制、组合控制、场景控制;
      2.智能家居系统通过家庭智能终端可方便的实现远程控制,控制设备可以是移动电话、PDA以及各种其他PC。智能系统的超强网络连接能力使您无论身在何处,都能方便的管理家庭自动化设备,图文界面操作,方便实用,体现了科技与人文的结合。
      3.通过家庭智能终端以及连接在终端上的探测器、传感器,根据探测器、传感器传给终端的不同信号控制不同区域的灯光开启或者关闭。
      4.通过智能模块的组合,可以轻松实现开关面板、智能终端、无线、远程、自动定时等多重控制,更加人性化。
      5.通过上位机软件,可以方便地对所有智能家电进行延时、定时、场景等控制设置,灯光还可以通过调光设置,实现更丰富多彩的控制功能,既节约能源,又使场景设置更个性化。
      3.2.8电动窗帘控制功能(扩展功能
      不论是双开窗帘还是垂直上下运行的卷帘均可以实现电动拉开、闭合、任意中间位置暂停等。
      3.2.9场景控制功能(扩展功能)
     (1)回家模式
      有了智能终端的帮助,您在回家之前可以通过远程控制向智能终端发送回家模式控制命令。在您踏入家门之前,智能终端已经为您做好一切。炎热的夏天,空调在您回家之前已经打开,并调节到您所需要的温度…
     (2)就餐模式
      在智能终端的营造之下,温馨的就餐模式带给您舒适自在的就餐体验。而这些,只需要您轻触智能终端,开启您预设的就餐模式
     (3)离家模式
      当您按下外出模式时,智能终端自动为您关闭窗帘,关闭家电,并将各种安防探测器设置到布防状态,在您外出期间,时时刻刻保护您的家庭安全。
      (4)就寝模式
      当您需要休息时,您只需在终端上启动就寝模式,灯光、家用设备、安防设备等都会进行相对调节。灯光会依照您所需的光度进行调节,家用设备会自动关闭,做到节能省电,安防设备将进入工作状态,时刻为您的安全提供得力保障。
     (5)影院模式
      想看电影,不用去电影院,智能终端为您配备的影院模式让您在家就可以享受到看电影的畅快。适合的光线,为您营造良好的影院氛围,高清投影让您享受影片震撼。
     (6) 自定义模式
       通过智能终端,你还可以自定义更多的情景模式,如:会客模式,当有客人来的时候,你只要一按会客模式,智能终端就好比智能管家一样,帮您与客人准备好良好的会客环境。当然,您还可以自定义更多的精彩人生。
      3.2.10网络远程控制功能(扩展功能)
      本系统可以进行远程遥控家居设备。用户可以用手机、IPAD或电脑通过Internet网络登录小区服务器,再通过各自帐号登录自家智能终端,对家电实现控制。这样在炎热的夏天,在回家之前,通过手机远程控制空调,回到家后就可以马上享受清爽世界。
      用户在上班途中或出差在外,也可随时、随地控制您家中的灯具、电器、窗帘,一切尽在掌握之中。
      四、主要设备产品介绍
      4.1系统构成
      楼宇对讲系统在该小区应用中可分为:户内设备部分、传输网路设备部分、管理设备部分。楼宇可视对讲系统用分级分布式控制原理,利用模块化设计技术,将众多功能有机地结合在一起。该系统由主要由管理主机(电脑)、对讲管理中心机(Q8IG103-10、数字智能门口主机(Q8IT系列)、家庭智能终端机(Q8IV系列)和物业智能化管理软件(家庭智能终端、小区宽带网、后台服务器及管理平台)组成。本系统采用小区宽带网的独立结构。用一条五类双绞线解决全部的通讯信号,用全数字编码技术和双向通讯传输技术相结合有效的将数字声音信号和数字图像信号结合在一起,利用宽带网提供的高速通道进行传输。由于是全数字双向系统,具有强大的系统功能,物业智能化管理终端是通过小区内部宽带网将住户的家庭智能终端与管理中心的后台管理平台连接在一起构成了一个强大的数据共享信息平台。

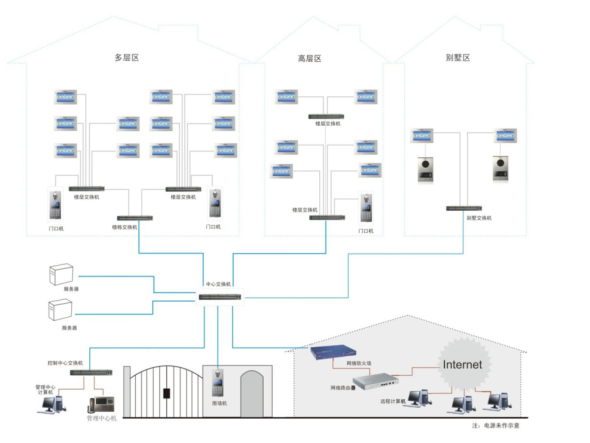

      系统拓扑示意图如下:


智能化全数字楼宇对讲系统设计
      四、系统布线及线缆选择
      系统布线采用星形结构(或星形与总线相结合)进行布线,管理中心到各楼栋、楼栋到各楼层、楼层到各户均采用星形分布结构(总线方式体现在:根据用户要求一栋楼各梯位之间的总线方式,即交换机之间的堆叠)。根据系统结构,系统布线划分三部分:
      水平子系统分支线或别墅住户线(用户线
      建筑物垂直主干线(垂直主干线)
      建筑群水平主干线(联网主干线
     (1)水平子系统分支线(入户线)
      水平子系统分支线是从各楼层的接入层交换机到住户数字智能终端机之间的连接线缆。系统主要采用国标超五类电脑网络线(CAT 5e)1根+RVV2*1.0电源线。
     (2)别墅住户线(用户线)
      别墅住户线是从别墅户内接入层交换机到住户数字智能终端机和数字别墅门口机之间的连接线缆。系统主要采用国标超五类电脑网络线(CAT 5e)1根+RVV2*1.0电源线。
      (3)建筑物主干线(主干线)
       建筑物主干线是从各楼栋弱电间的汇聚层交换机到每个接入层交换机之间的垂直连接线缆。系统主要采用国标超五类电脑网络线(CAT 5e)。
      (4)建筑群水平主干线(联网主干线)
       建筑群水平主干线是从管理中心机到数字围墙机、各楼栋的汇聚层交换机之间的连接线缆。系统主要采用室外四芯单模光纤1根(若实际楼栋与管理中心机房的距离较近可使用国标防水带屏蔽五类网络线)。
      (5)电源线
       主机电源线采用(RVV3×1.0mm2);终端电源线采用(RVV2*1.0 mm2),终端电源线指终端电源至各住户数字智能终端机之间的链接线缆。
本系统各部分连接中所用到的线材如下:

线材名称

说明

入户线

水平信号进户线

别墅住户线

别墅户内信号线

垂直主干线

汇聚层交换机到各楼层的接入层交换机

联网主干线

管理中心核心交换机至各楼栋汇聚层交换机

主机电源线

主机电源至智能门口主机

门前机电源线

门前机电源至二次可视门前机

主机信号线

楼栋汇聚层交换机到数字智能门口主机
