综合布线系统设计要领

     1．总体规划

      一般来说，国际信息通讯标准是随着科学技术的发展，逐步修订、完善的。综合布线系统也是随着新技术的发展和新产品的问世，逐步完善而趋向成熟。我们在设计智能化建筑物PDS期间，要提出并研究近期和长远的需求非常必要的。目前，国际上各综合布线产品都只提出15年质量保证体系，并没有提出多少年投资保证。为了保护建筑物投资者的利益，我们可采取 “总体规划，分布实施，水平布线尽量一步到位”。主干线大多数都设置在建筑物弱电井，更换或扩充比较省事；水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。假如更换水平布线，要损坏建筑结构，影响整体美观。因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

      2．系统设计
      综台布线是智能大厦建设中的一项新兴技术工程项目，它不完全是建筑工程中的“弱电”工程。
      智能化建筑是由智能化建筑环境内系统集成中央利用综合布线系统连接和控制“3A”系统组成的。布线系统设计是否公道，直接影响到“3A”的功能。(3A即楼宇自动化—Building Automation、办公自动化—Office Automation、通讯自动化—Communication Automation)
设计与实现一个公道综合布线系同一般有六个步骤：

1.        获取建筑物平面图；
2.        分析用户需求；
3.        系统结构设计；
4.        布线路由设计；
5.        绘制布线施工图；
6.        编制布线用料清单。

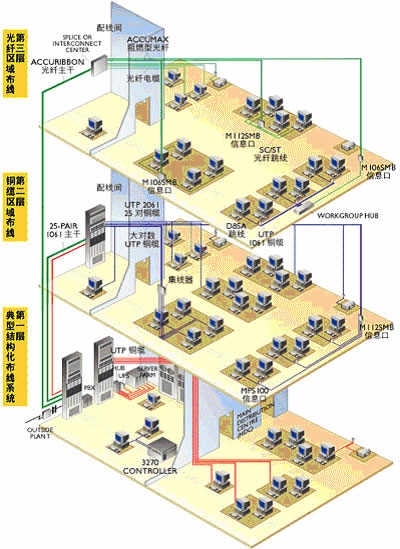

      星型拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。
      一个完善确定设计的布线走线系统，其目标是，在既定时间以外，答应在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

      为了使智能建筑与智能建筑园区的工程设计详细化，根据实际需要，我们将综合布线系统分为三个设计等级：
      1．基本型
      合用于综合布线系统中配置标准较低的场合，用铜芯电缆组网。
      基本型综合布线系统配置：
      (1)每个工作区(站)有一个信息插座；
      (2)每个工作区(站)的配线电缆为一条4对双绞线，引至楼层配线架；
      (3)完全采用夹接式交接硬件；
      (4)每个工作区(站)的干线电缆(即楼层配线架至设备间总配线架电线)至少有2对双绞线。
      2．增强型
      合用于综合布线系统中中等配置标难的场合，用铜芯电缆组网。
      增强型综台布线系统配置：
      (1)每个工作区(站)有两个以上信息插座；
      (2)每个工作区(站)的配线电缆均为一条独立的4对双绞线，引至楼层配线架；
      (3)采用夹接式(110A系列)或接插式(110P系列)交接硬件；
      (4)每个工作区(站)的干线电缆(即楼层配线架至设备问总配线架)至少有3对双绞线。
      3．综合型
      合用于综合布线系统中配置尺度较高的场合，用光缆和铜芯电缆混合组网。
      综合型综合布线系统配登：
      (1)在基本型和增强型综合布线系统的基础上增设光缆系统；
      (2)在每个基本型工作区的干线电缆中至少配有2对双绞线；
      (3)在每个增强型工作区的干线电缆中至少有3对双绞线。

      综合布线系统应能满足所支持的数据系统的传输速率要求，并应选用相应等级的传输缆线和设备。
      综合布线系统应能满足所支持的语音、数据、图像系统的传输标准要求。
      综合布线系统所有设备之间连接端子、塑料绝缘的电缆或、电缆环箍应有色标。不仅各个线对是用颜色识别的，而只线束组也使用统一图表中的色标。这样有利于维护检验。这也是综合布线系统的特点之一。

       所有基本型、增强型、综合型综合布线系统都能支持语音、数据、图像等系统，能随工程的需要转向更高功能的布线系统。它们之间的主要区别在于：
       ①支持语音和数据服务所采用的方式；
       ②在移动和重新布局时实施线路治理的灵活性。
       1．基本型综台布线系统的特点
       (1)是一种富有价格竞争力的综合布线方案，能支持所有语音和数据的应用；
       (2)应用于语音、语音／数据或高速数据；
       (3)便于技术职员治理；
       (4)采用气体放电管式过压保护和能够自复的过流保护；
       (5)能支持多种计算机系统数据的传输。
       2．增强型综合布线系统的特点
       增强型综合布线系统不仅具有增强功能．而且还可提供发展余地。它支持语音和数据应用，并可按需要利用端子板进行治理。
       (1)每个工作区行二个信息插座，不仅机动灵活，而且功能齐全，
       (2)任何—个信息插座都可提供语音和高速数据应用；
       (3)按需要可利用端子板进行治理；
       (4)是一个能为多个数据设备制造部分环境服务的经济有效的综合布线方案
       (5)采用气体放电管式过压保护和能够自复的过流保护。
       3．综合型综合布线系统的特点
       综合型综合布线系统的主要特点是引入光缆，可合用于规模较大的建筑物或建筑群，其余特点与基本型或增强型相同。

       综合布线系统设计要领：
       1．在PDS设计起始阶段，设计职员要作到：

•         评估用户的通讯要乞降计算机网络要；
•         评估用户楼宇控制设备自动化程度
•         评估安装举措措施的实际建筑物或建筑群环境和结构
•         确定通讯、计算机网络、楼宇控制所使用的传输介质

       2．将初步的系统设汁方案和预算成本通知用户单位。

       3. 在收到合同批准书后，完成以下的系统配置、布局蓝图和文档记实:

•         电缆线路由文档
•         光缆分配及治理
•         布局和接合细节
•         光缆链路，损耗预算
•         施工许可证
•         订货信。

      犹如任何一个工程一样，系统设计方案和施工图的具体程度将随工程项目复杂程度而异，并与合同条款、可用资源及工期有关。
      设计文档一定要齐全，以便能检修指定的PDS设计等级是否符合所划定的标准。而且在验收系统符合全部设计要求之前，必需备有这种设计文档。
      4．应始终确保已完成合同划定的光缆链路一致性测试，而且光缆链路损耗是可接受的。
      介质及连接硬件的机能规格
      在结构化布线系统中,布线硬件主要包括:配线架、传输介质、通讯插座、插座板、线槽和管道等。
      1)介质
      主要有双绞线和光纤,在我国主要采用双绞线与光缆混合使用的方法。光纤主要用于高质量信息传输及主干连接,按信号传送方式可分为多模光纤和单模光纤两种,线径为62.5/125微米。在水平连接上主要使用多模光纤,在垂直主干上主要使用单模光纤。
      2)接头及插座
      在每个工作区至少应有两个信息插座,一个用于语音,一个用于数据。插座的管脚组合为 :1&2、3&6、4&5、7&8。
      我国基本上采用北美的结构化布线策略,即使用双绞线十光纤的混合布线方式。 双绞线又分为屏蔽线与非屏蔽线两种。
      屏蔽系统是为了保证在有干扰环境下系统的传输机能。抗干扰机能包括两个方面,即系统抵御外来电磁干扰的能力和系统本身向外发射电磁干扰的能力,对于后者,欧洲通过了电磁兼容性测试标准EMC规范。实现屏蔽的一般方法是在连接硬件外层包上金属屏蔽层以滤除不必要的电磁波。现已有STP及S-STP两种不同结构的屏蔽线供选择。
      屏蔽系统的屏蔽层应该接地。在频率低于1MHz时,一点接地即可。当频率高于1MHz时,EMC认为在多个位置接地。通常的做法是在每隔波长十分之一的长度处接地,且接地线的长度应小于波长的十二分之一。假如接地不良(接地电阻过大、拦地电位不均衡等),就会产生电势差,这样,将构成保证屏蔽系统机能的障碍和隐患。
      值得注意的是，屏蔽电缆不能决定系统的整体EMC机能。屏蔽系统的整体性取决于系统中薄弱的元器伯。如跳接面板、连接器信息口、设备等。因此,若屏蔽线在安装过程中泛起袭缝,则构成子屏蔽系统中危险的环节。
