安防监控系统改造工程方案


一、项目概述
      网络中心作为一个全新装修的锦绣恬静办公园区,现有3栋独立建筑。其中A座和B座已投入使用,且已安装有一批老式监控,但是因为这批监控视频清楚度不高、质量不稳定等原因,需要进行整体的监控视频系统进级改造。



安防监控系统改造工程设计

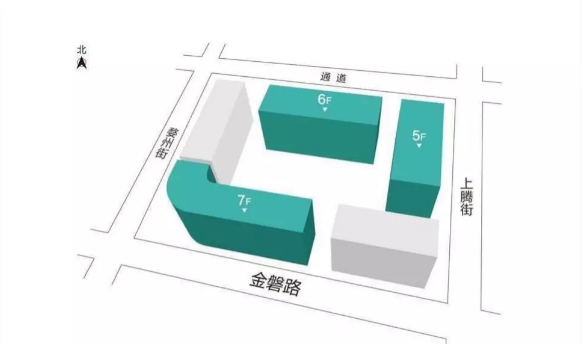

图表1 项目位置


      根据前期多次实地调查,现把握以下情况:

      现有45个同轴标清摄像头,其中A座26个,B座16个,外场3个,都采用独立电源安装在各处

      现有3台十六路同轴标清录像机,位于A座底楼的管道井中,且45路摄像头的工程网线全部直连到此

      监控点放在门卫,同录像机建立一个局域网,通过网络连接的方式查看监控视频

二、需求分析

      现在客户需要进级改造整个视频监控系统,需求简朴阐述如下:

      1.整个改造进级工程要求美观,高性价比

      2.对于摄像头数目只增不减(既更新原有位置的43路摄像头,并且在A座和B座的四层走廊内新增摄像头,使达到每层各2路摄像头监督整个走廊;店铺外墙增加2个;门卫增加1;停车场场增加2个),总计64个

      3.所有摄像头必需达到高清分辨率

      4.所有视频至少保留30天以上

      5.支持手机预览、回放视频

      6.每路视频信号标注编号,降低后续维护成本

       三、系统方案改造

      根据前期的实地考察,原有同轴监控也是采用五类网线作为传输介质,以暗线的方式躲藏于楼层及外场,考虑到改造的成本,建议沿用原有网线,但是两头的摄像头和录像机都更换成数字网络高清的型号。

      楼层走廊新增的监控,经由多重比较考虑,美观经济的方式仍是将线从窗户穿出沿墙走到底楼(外套PVC管),并在底楼配备小机柜。

高性价比监控摄像机设计

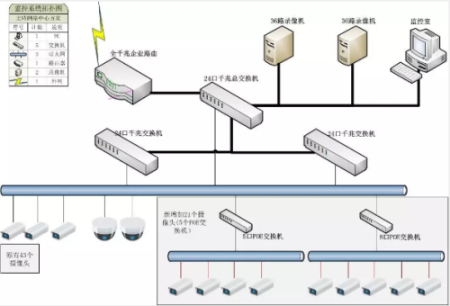

图表2 整个监控系统网络拓扑图

      下面画出原有及新加监控的位置及大致朝向,图示说明:

      红色为原有监控,黄色为新加监控

      由于2-5楼层监控布局完全一样,因此不再区分画出

      监控命名规则: [楼号][楼层][区域][编号]

      楼号:A或B

      楼层:1-5

      区域:W-外面,L-楼梯,D-电梯,Z-走廊

      编号:以垂直中轴线为中央,左下方为1号,并按顺时针方向数;假如在统一直线,则从左到右编号

      底楼监控布局

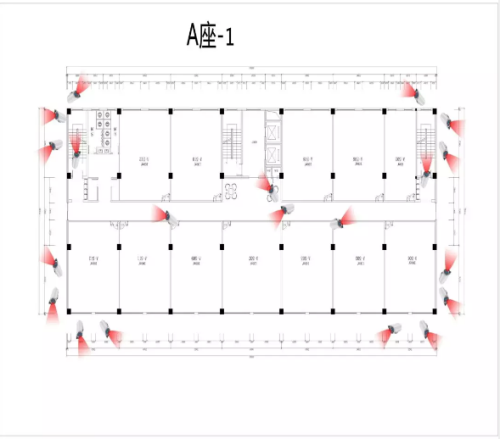

      图表 3 A座底楼监控布局

      A座底楼总共20:外围14个,楼梯2个,电梯1个,走廊3个

      底楼监控布局

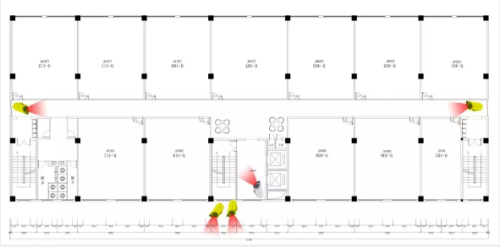

      图表 4 A座2,3,4,5楼监控布局

      A座2-5层楼每层总共3:电梯1个,走廊2个,其中新增2个

      写字楼底楼监控摄像机安装设计

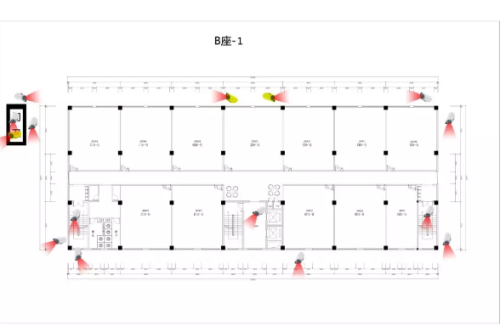

      图表 5 B座底楼监控布局

      B座底楼总共15:外围12个(门卫4个),楼梯2个,电梯1个,其中新增3个

      写字楼监控系统设计

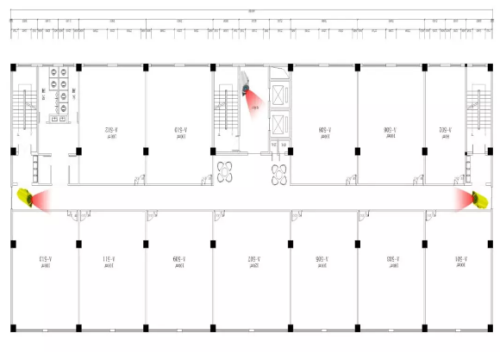

     图表 6 B座2-5楼监控布局

      B座2-4楼每层总共3个:电梯1个,走廊2个,其中新增2个

      B座5层总共5个:电梯1个,走廊2个,外墙2个,其中新增4个


      四、主要设备介绍
      1.摄像头


      同一采用海康大品牌的200W高清数字网络摄像头,根据实际位置使用不同的焦距及形状(枪机或半球形)。

      海康监控摄像机安装设计

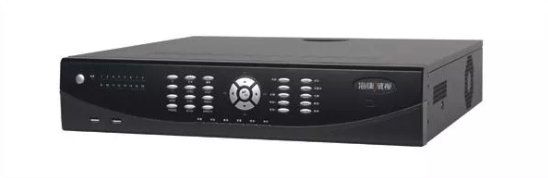

      2.录像机

      同样采用海康32路网络高清硬盘录像机,支持4盘位,支持手机监控

     海康威视高清监控录像机

      3.POE交换机

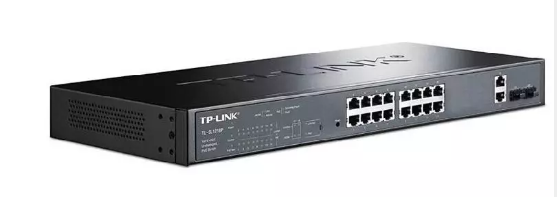

      考虑到新增摄像头布线美观度将采用POE供电方式,对应使用POE交换机,将使用TP-Link的设备。

      TP-LINK智能poe核心交换机设计

      4.千兆交换机

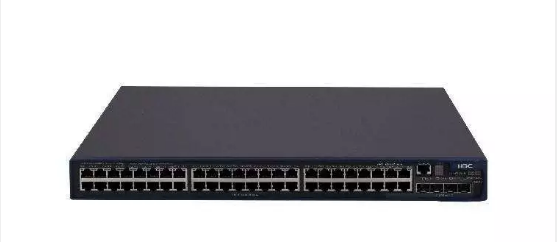

      总计61路监控,200W清楚度的摄像头单个占用2MB/s的带宽,所以必需采用千兆交换机才能达到真正的高清效果, 将使用H3C华三的设备。

      华三千兆交换机设计方案

      5.千兆路由器

      为了在手机端能高清分辨率地观看监控,且支持至少100台设备同时在线,作为接入英特网的路由器也必需采用千兆的,将使用H3C华三的设备。

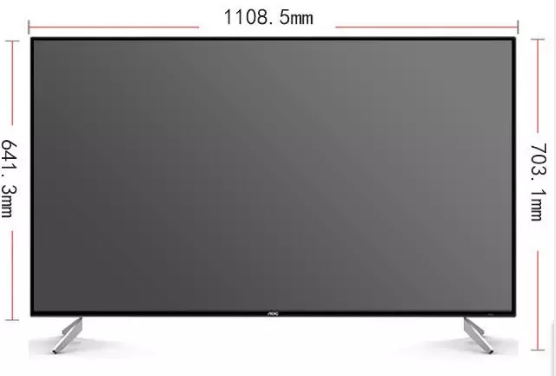

      6.挂墙监控显示屏

      供61路视频信号,现有的21寸电脑显示器太小,建议49寸以上壁挂AOC电视。

      监控系统的安装设施

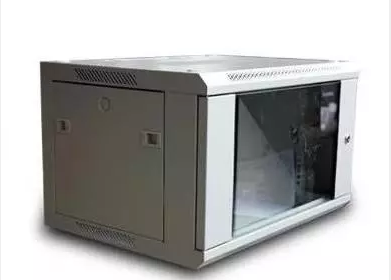

      7.机柜

      为增加美观度及设备安全性,需要挂墙式6U小机柜4个(放置在各楼梯口),30U以上机柜一个放置在管道井(安放3个交换机,2个硬盘录像机及一个路由器)。

     弱电机柜的安装设计
